ОВ_Заполнение наименований соединительных деталей

Y:\000_BIM-стандарты\060_Скрипты Dynamo IBS\ОВ\IBS_С5_Заполнение соединительных деталей_ОВ_v2.0.dyn

Перед запуском необходимо выполнить требования для корректной работы, затем запустить через проигрыватель Dynamo, либо редактор скрипта.

Требования для корректной работы

  1. в имени семейства должно быть прописано одно из слов - отвод, врезка, заглушка, переход, тройник, регистр букв не важен.

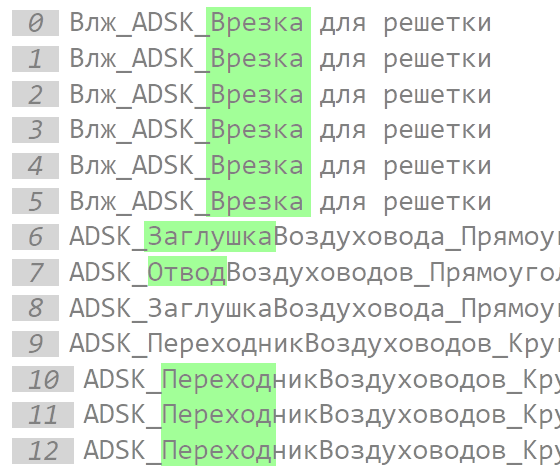

    Пример наименований:
  2. Для отводов должен быть заполнен параметр угла - "ADSK_Размер_УголПоворота"
  3. У семейств должен быть заполнен параметр типа - "Комментарии к типоразмеру"

    Примеры заполнения "Комментарии к типоразмеру":

Примеры корректного заполнения ADSK_Наименования

Толщина стенки заполняется в соответствии с таблицей из скрипта ОВ_Заполнение наименований воздуховодов

"Отвод круглого воздуховода, δ=0.6 мм, 90° ø400"
"Отвод прямоугольного воздуховода, δ=0.7 мм, 30° 250x500"

"Переход с прямоугольного сечения на круглое, δ=0.7 мм, 400x200-ø200"

"Тройник круглого воздуховода, δ=0.6 мм, ø250-ø250-ø100"

"Врезка прямоугольная, δ=0.5 мм, 150x100"
"Врезка круглая, δ=0.6 мм, ø400"

"Заглушка прямоугольная, δ=0.8 мм, 1000x350"
"Заглушка круглая, δ=0.5 мм, ø200"
