Термины и определения
Параметр - это свойство, которое влияет на поведение и описание объекта (например, длину, материал, стоимость и т. д.). Параметры используются при создании семейств, изменяются внутри проекта и выводятся в таблицы спецификаций.
Значение параметра - это данные, которые задаются для характеристики объекта (семейства) или используются для настройки параметров (Текст/Число/Изображение т.д.)
Родительское семейство — это семейство, в котором находятся другие семейства, то есть то, в котором «сидят» все остальные.
Вложенное семейство — это семейство, которое находится внутри другого семейства. Вложенные семейства могут использоваться независимо в проекте и даже содержать другие вложенные семейства.
Общее семейство— вложенное семейство, котороеучитывается отдельными позициями в спецификациях. Revit воспринимает его как отдельное семейство, в диспетчер проекта оно попадает как обычное.
Необщее семейство— вложенное семейство, котороене учитывается в спецификациях. Это просто геометрия внутри другого семейства.
Загрузка семейства в проект впервые
Загрузка семейства впервые подразумевает, что в проекте еще ни разу не было загружено семейство, которое необходимо загрузить.
При первичной загрузке семейства в проект - Revit не выдает никаких диалоговых окон, а по умолчанию сразу же размещает семейство в проекте.
Исключение - предупреждения о том, что пользователь находится на неподходящем виде для размещения семейства: семейство загружено, но нужно перейти на вид, где можно его разместить.
Способы загрузки семейств в проект
Семейство в Revit можно загрузить несколькими способами:
Самый приоритетный способ, при котором практически не возникает "багов" в Revit
При этом способе Проект и Семейство должны быть открыты в одном Revit
Открыть семейство через Файл → Открыть → Семейство
И в открывшемся файле семейства нажать Загрузить в проект и закрыть
Затем если выскочит предложение о сохранении файла нажать Нет
Если нажать Да - Revit все равно не даст сохранить файл в реестр, поскольку права на редактирование реестра есть только у BIM-отдела

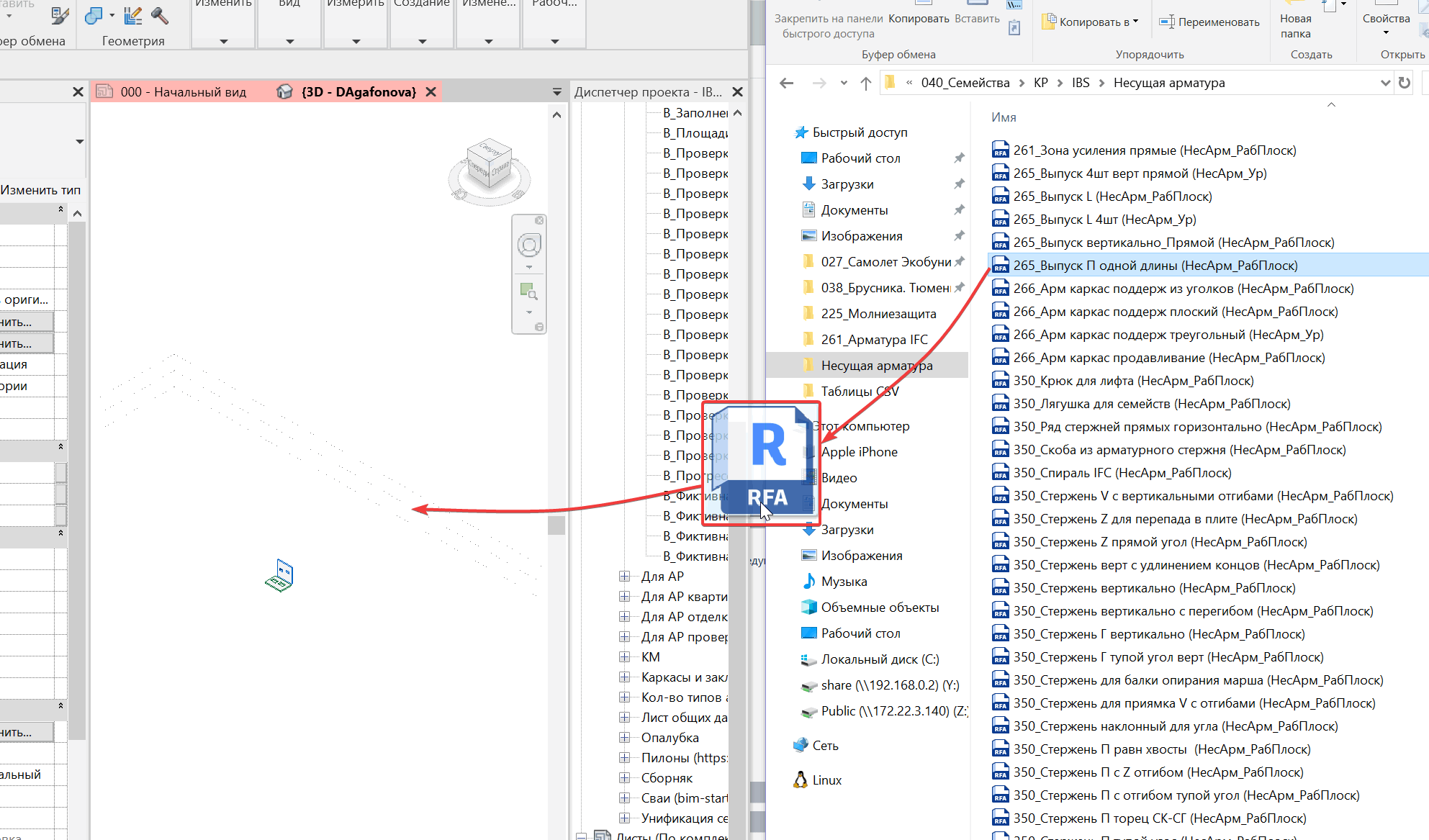

Перетащить семейство в проект из папки-реестра семейств:

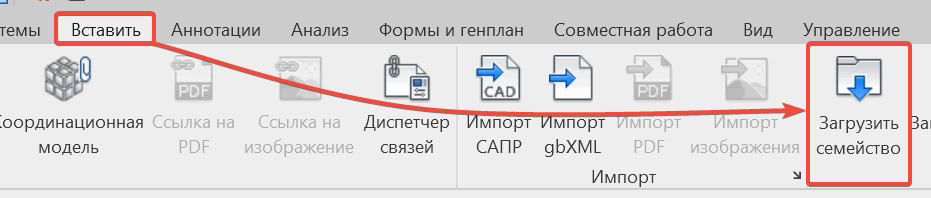

Загрузить через вкладку Вставить → Загрузить семейство
С помощью данного способа можно загрузить несколько семейств одновременно
Загрузка семейства в проект повторно
Повторная загрузка семейства в проект без вложенных семейств
При повторной загрузке семейства в проект Revit всегда предложит 2 варианта загрузки:
Заменить существующую версию
При нажатии этого выбора семейство загружается с актуальными параметрами, но сохраняетстарые значенияэтих параметров семейства в проекте:
Параметры: Обновятся
Значения параметров Типоразмеров: Не обновятся
Значения параметров Экземпляров: Не обновятся
Заменить существующую версию и значения параметров
При нажатии этого выбора семейство загружается с актуальными параметрами и актуальными (новыми) значениями Типоразмера, а значения Экземпляра останутся прежними
Параметры: Обновятся
Значения параметров Типоразмеров: Обновятся
Значения параметров Экземпляров: Не обновятся
Повторная загрузка семейства в проект с вложенными семействами
При повторной загрузке семейства в проект с вложенными семействами, Revit может предложить, помимо стандартного обновления семейства, обновить и вложенные семейства, если они являются общими (то есть являются семействами, которые должны заноситься в спецификацию как отдельные элементы) и отличны от тех, что имеются в проекте:

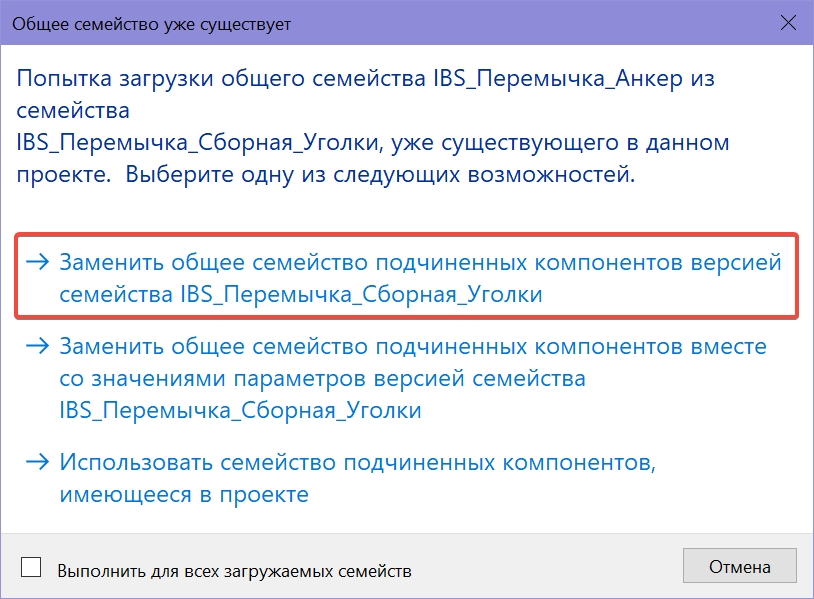

Заменить Вложенное семейство, которое присутствует в проекте, на Вложенное семейство, которое используется в Родительском семействе
Параметры вложенного семейства: Обновятся
Значения параметров Типоразмеров вложенного семейства: Не обновятся
Значения параметров Экземпляров вложенного семейства: Не обновятся

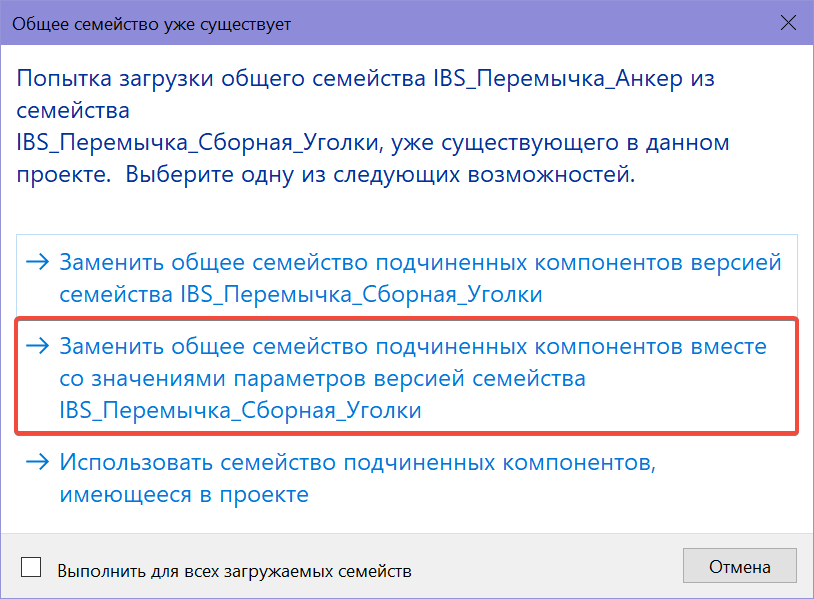

Заменить Вложенное семейство, которое присутствует в проекте, на Вложенное семейство, которое используется в Родительском семействе со всеми значениями типоразмеров
Параметры вложенного семейства: Обновятся
Значения параметров Типоразмеров вложенного семейства: Обновятся
Значения параметров Экземпляров вложенного семейства: Не обновятся, кроме параметров заблокированных формулами

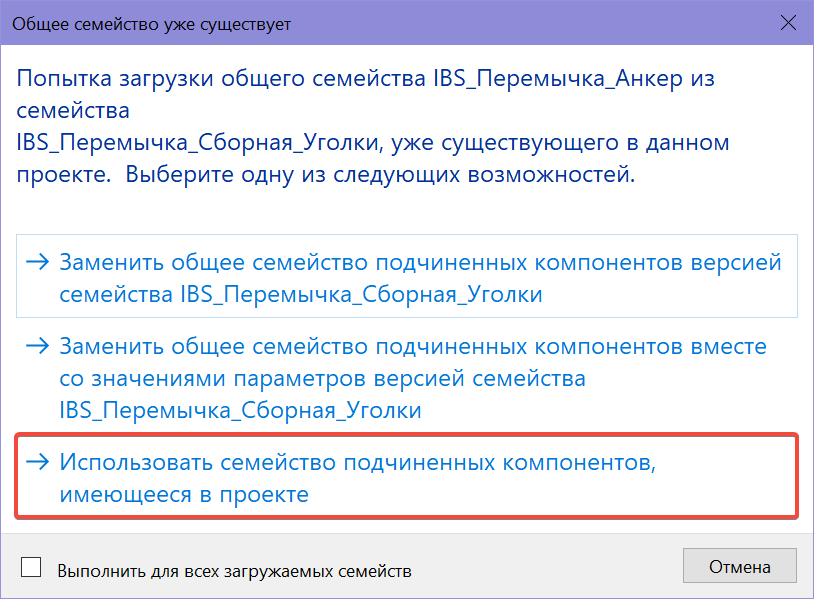

Использовать Вложенное семейство из проекта и не заменять его на актуальное из Родительского семейства
Параметры вложенного семейства: Не обновятся
Значения параметров Типоразмеров вложенного семейства: Не обновятся
Значения параметров Экземпляров вложенного семейства: Не обновятся
Если в семействе есть Параметры, заблокированные Формулой, то они обновятся автоматически, вне зависимости от прожатой кнопки при повторной загрузке семейства
Проблемы при загрузке
Несмотря на все это, может произойти ситуация, когда Revit не считывает изменений семейства, и не смотря на то, что семейство в проекте и в папке-реестре - разные, Revit не предлагает окно загрузки семейства с заменой.
В таком случае необходимо открыть семейство 1 способом и заменить в нем какой-нибудь не нужный параметр: например поставить стоимость 50, и подгрузить семейство все тем же 1 способом в проект.
