Общие положения

Данная инструкция описывает работу с перемычками IBS. При работе на проектах заказчиков, которые выдвигают требования касательно используемых семейств, используются перемычки из папки семейств заказчика, а также соответствующие параметры, спецификации и правила наименования, определяющиеся требованиями заказчика.

Дальнейшие положения относятся только к проектам, в которых допустимо использование перемычек IBS.

➡️ Почему важно использовать перемычки из библиотеки, взятые из одной папки, и не использовать другие?

Когда перемычки являются вложенными семействами внутри других семейств (отверстия, окна, двери), им назначаются параметры, регулирующие их работу. Для взаимозаменяемости перемычек внутри семейств и их корректной работы данные параметры должны присутствовать во всех использующихся перемычках (то есть все семейства перемычек обязательно должны быть взаимосогласованы).

Использование семейства иного происхождения может привести к поломке. Например, у перемычек из библиотеки семейств IBS есть параметр, регулирующий глубину видимости перемычки - "IBS_Перемычка_Глубина видимости". При выборе в качестве перемычки семейства, где отсутствует данный параметр, этот параметр перестанет работать.

Также у разных семейств перемычек может быть разная точка вставки и общая логика работы, что также может привести к непредвиденным последствиям в ходе работы.

Семейства перемычек

Для работы используются семейства перемычек из библиотеки семейств:

При загрузке в проект все перемычки, а также вложенные в них элементы перемычек, которые должны считаться в спецификациях, будут отображаться во вкладке Каркас несущий:

Семейства перемычек обозначены в наименовании как ПР, а семейства элементов перемычек - как ЭП.

Логика работы

Настройка параметров родительского семейства

Перемычки расположены внутри семейств отверстий/окон/дверей в качестве вложенных семейств.

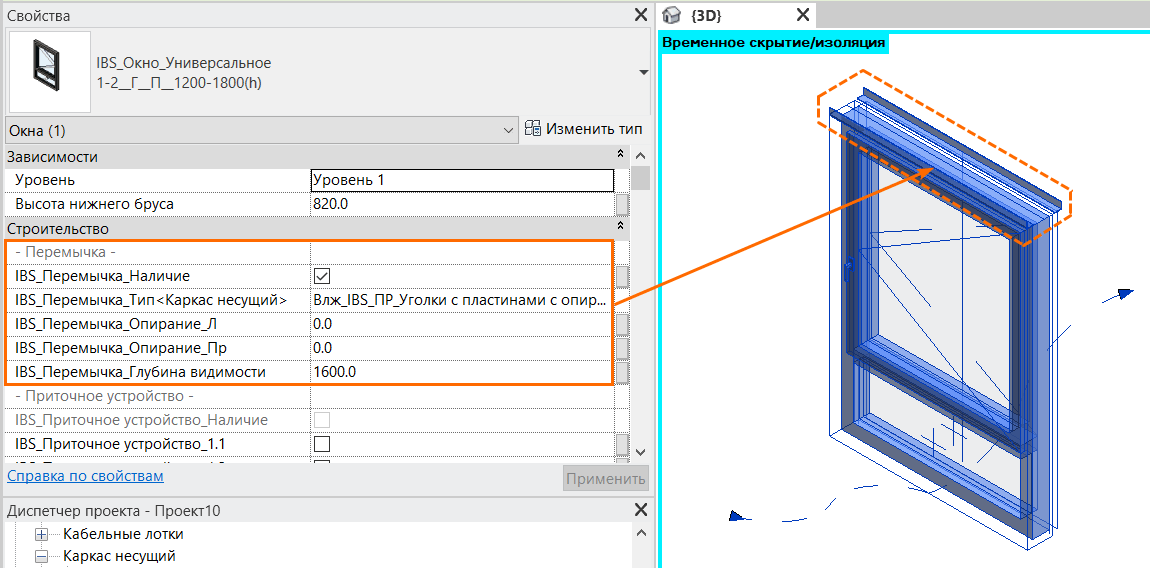

Через родительское семейство перемычкам задаётся следующий набор параметров, задающих геометрические характеристики:

• IBS_Перемычка_Наличие - для включения/отключения перемычки;
• IBS_Перемычка_Тип - для выбора семейства и типоразмера перемычки. Здесь необходимо выбирать только ПР (не ЭП);
• IBS_Перемычка_Опирание_Л и IBS_Перемычка_Опирание_Пр - для задания величины опирания перемычки слева и справа. По умолчанию (при значениях = 0) длина перемычки (ADSK_Размер_Длина) равняется ширину проёма (IBS_Проём_Ширина);
• IBS_Перемычка_Глубина видимости - для задания глубины видимости перемычки для отображения или скрытия на планах.

Также через родительское семейство заполняются текстовые данные:

• IBS_Перемычка_Назначение - передаёт перемычке данные о назначении перемычки (Окно, Дверь, Инженерное отверстие).

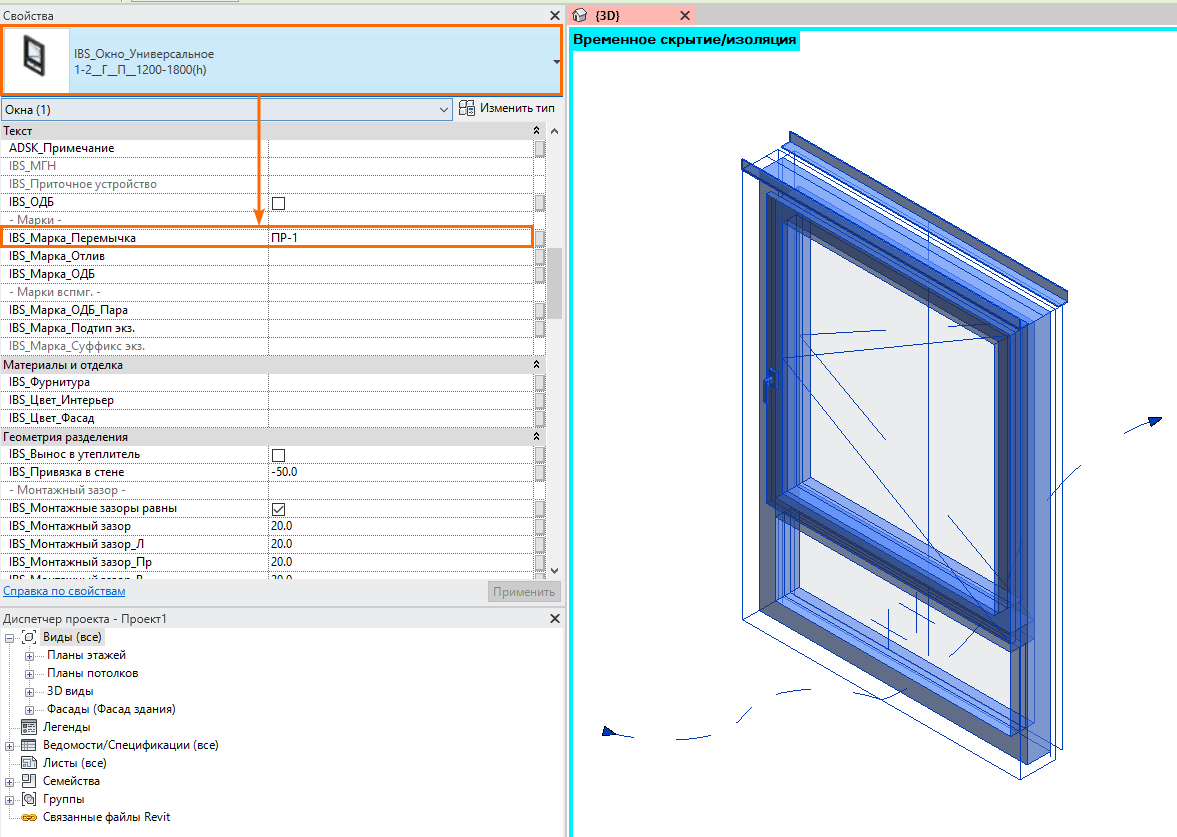

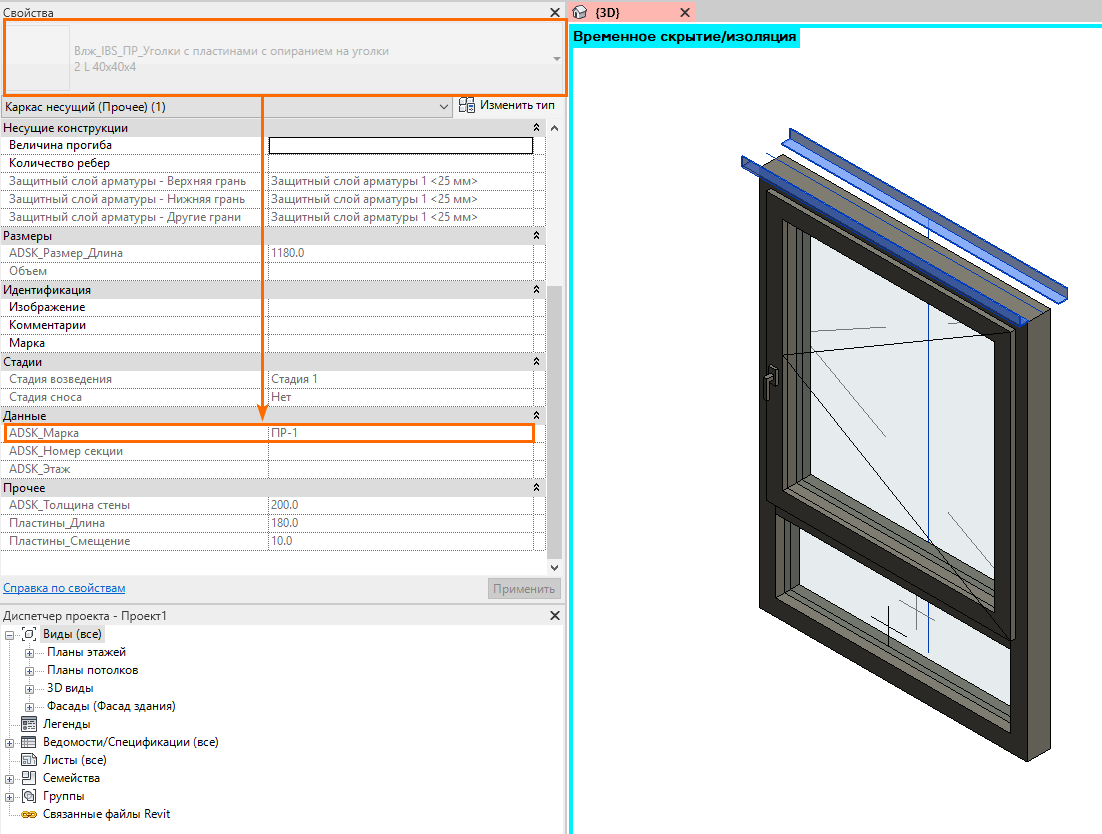

• IBS_Марка_Перемычка - для задания марки перемычки. Данное значение передается в семейство перемычки в параметр ADSK_Марка.

Настройка типоразмеров семейств перемычек

Прочие параметры перемычек задаются через настройки типов (в т. ч. создание новых типов семейств перемычек).

Для этого находим семейства перемычек (ПР) в диспетчере проекта, кликаем ПКМ на типоразмер, который хотим откорректировать или скопировать, и выбираем Свойства типа...:

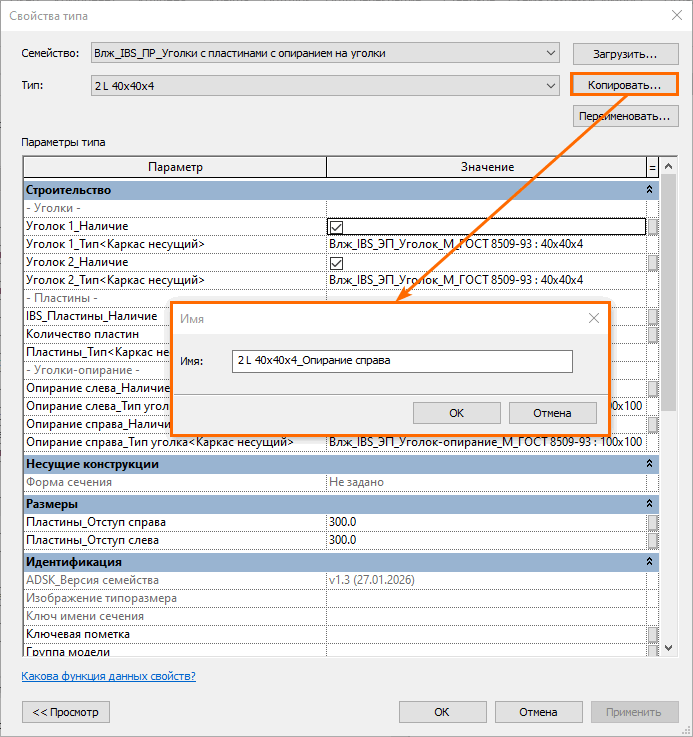

В окне свойств типа задаем нужные настройки. Для создания новых типов нажимаем Копировать, вводим имя, жмём ОК и уже затем задаем параметры перемычки:

Таким образом создаются все нужные в проекте типоразмеры перемычек, а также элементов перемычек.

Работа с семействами

Влж_IBS_ПР_Арматура с опиранием на уголки

Арматурные стержни

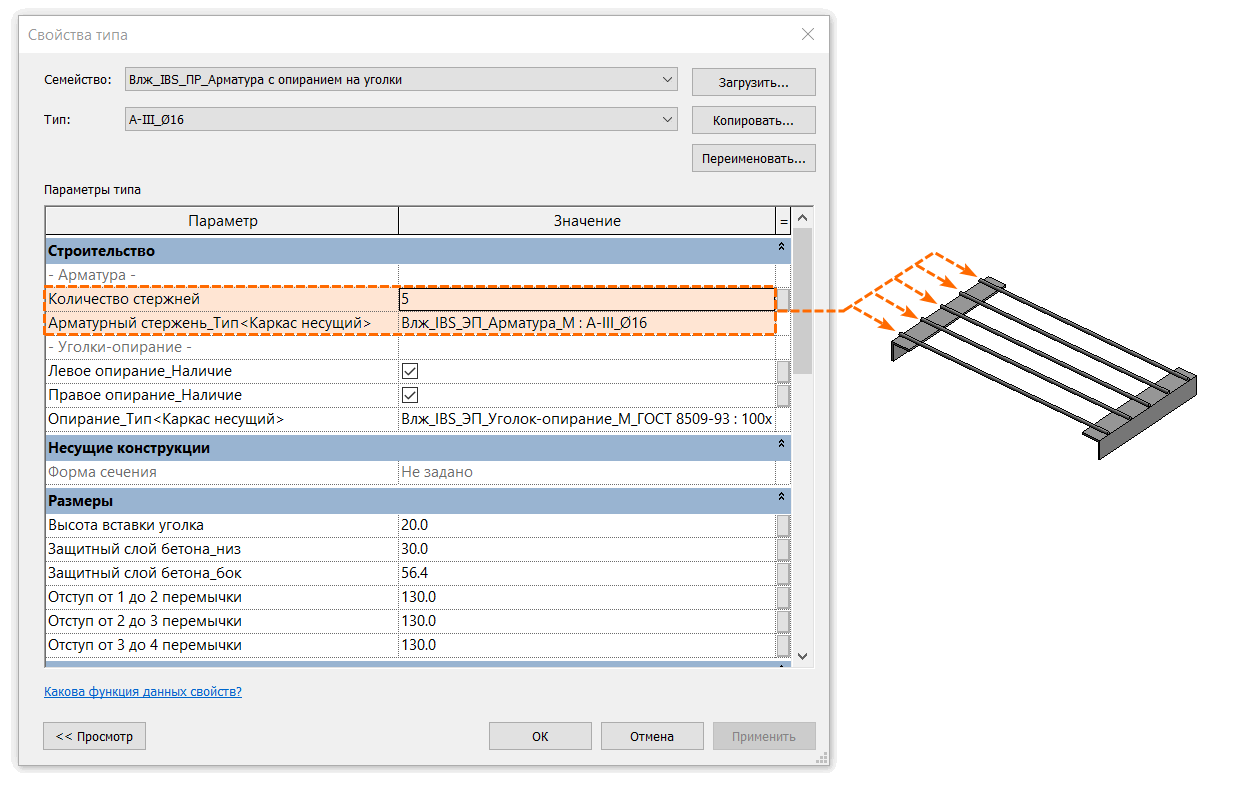

• Количество стержней - параметр для количества арматурных стрежней в перемычке. Можно задать число от 1 до 5;
• Арматурный стержень_Тип - параметр для выбора типа арматурных стержней. Из выпадающего списка выбирается типоразмер семейства Влж_IBS_ЭП_Арматура_М.

• Защитный слой бетона_бок - параметр, определяющий расстояние между крайними (1 и 5) арматурными стержнями и краями стены;

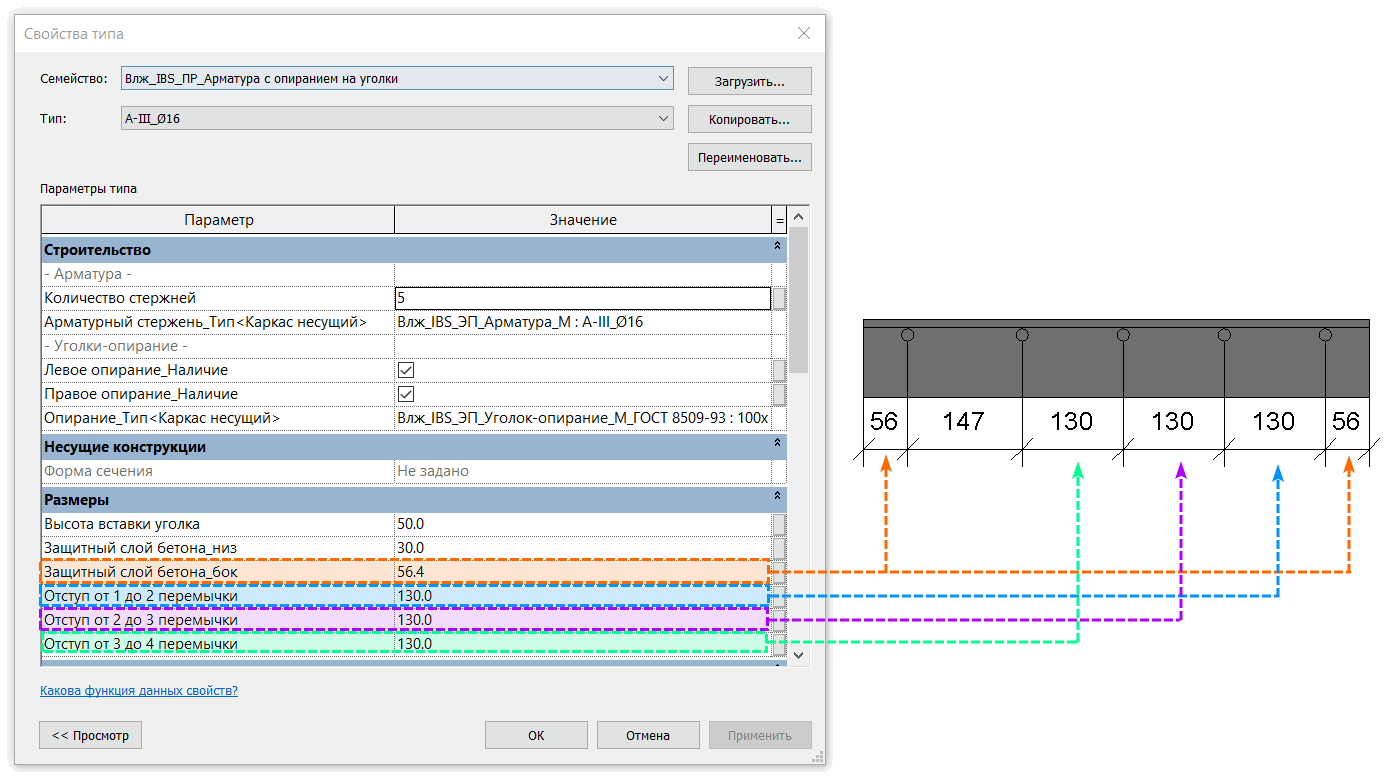

• Отступ от [...] до [...] перемычки - параметры для задания расстояния между стержнями.

Уголки-опирание

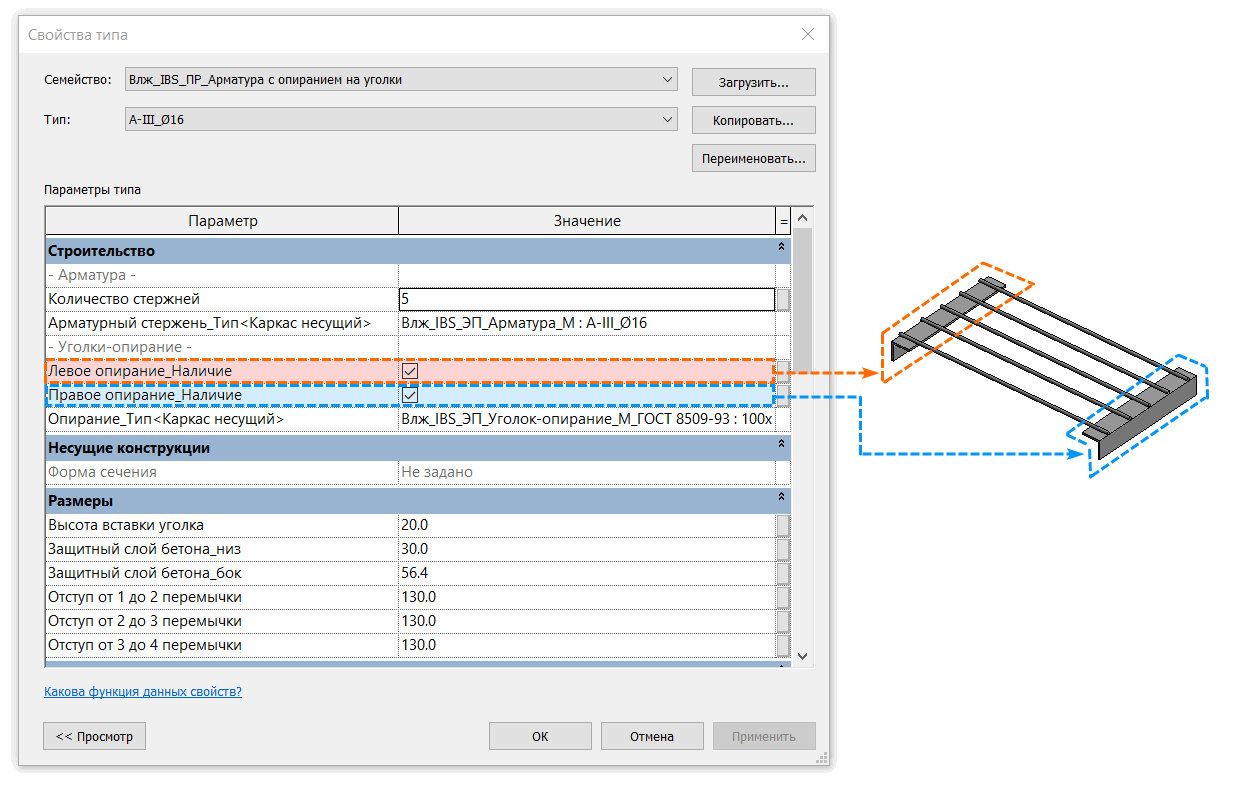

• Левое опирание_Наличие/Правое опирание_Наличие - параметр для включения/отключения отдельных уголков опирания;
• Опирание_Тип - параметр для выбора нужного типа уголка-опирания. Из выпадающего списка выбирается типоразмер семейства Влж_IBS_ЭП_Уголок-опирание_М_ГОСТ 8509-93.

Влж_IBS_ПР_Арматура с пластинами

Арматурные стержни

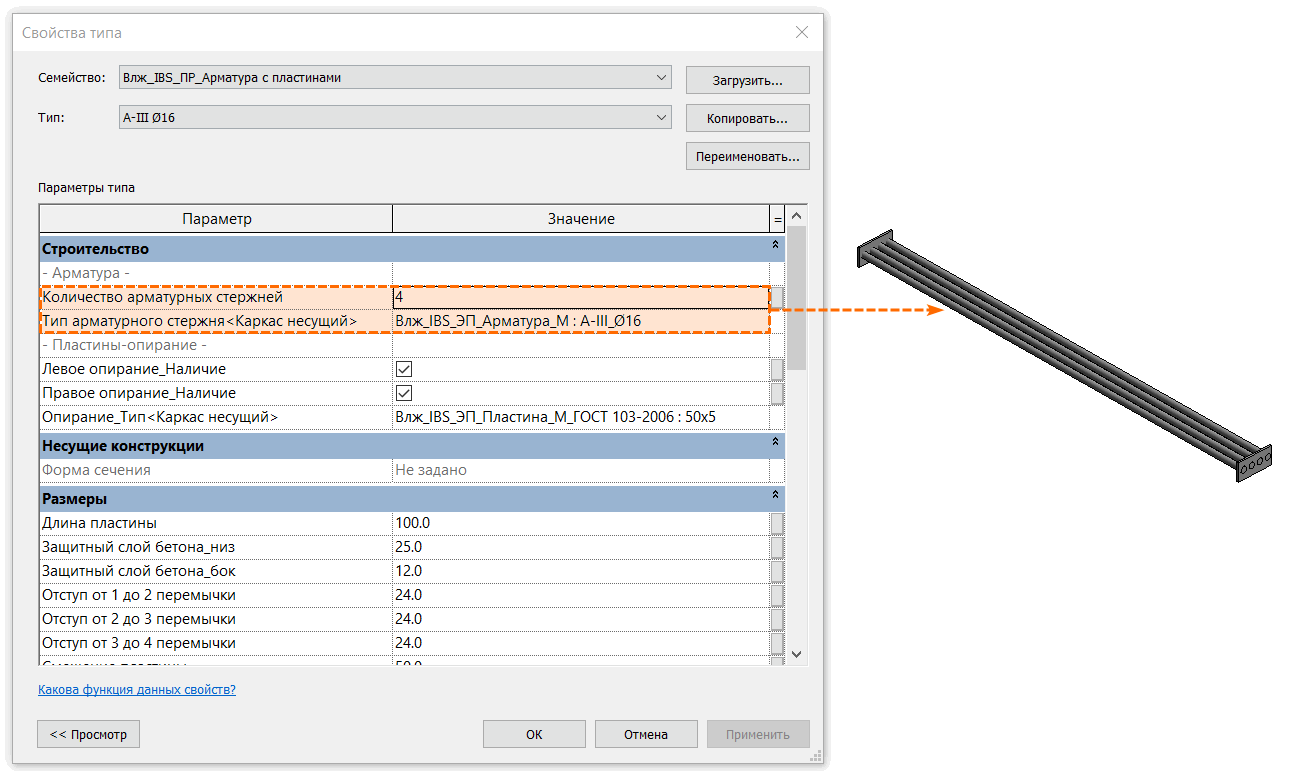

• Количество арматурных стержней - параметр для количества арматурных стрежней в перемычке. Можно задать число от 1 до 5;
• Тип арматурного стержня - параметр для выбора типа арматурных стержней. Из выпадающего списка выбирается типоразмер семейства Влж_IBS_ЭП_Арматура_М.

Пластины

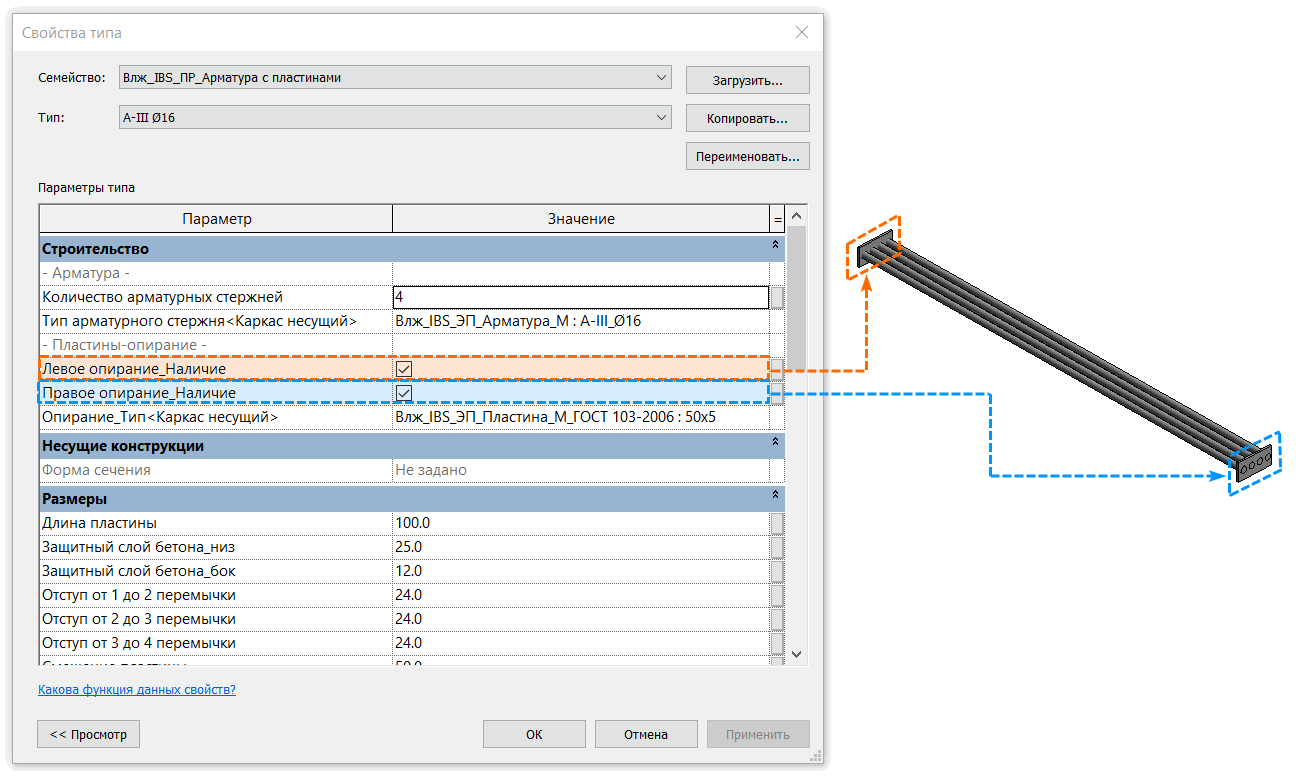

• Левое опирание_Наличие/Правое опирание_Наличие - параметр для включения/отключения отдельных пластин опирания;
• Опирание_Тип - параметр для выбора нужного типа пластины-опирания. Из выпадающего списка выбирается типоразмер семейства Влж_IBS_ЭП_Пластина_М_ГОСТ 103-2006.

Влж_IBS_ПР_ПБ

Бруски

• Вырез в стене - параметр, с помощью которого можно добавить/убрать вырезание объема бруска из стены;
• Количество элементов перемычки - параметр, с помощью которого задается количество брусков перемычки. Максимальное число - 5;

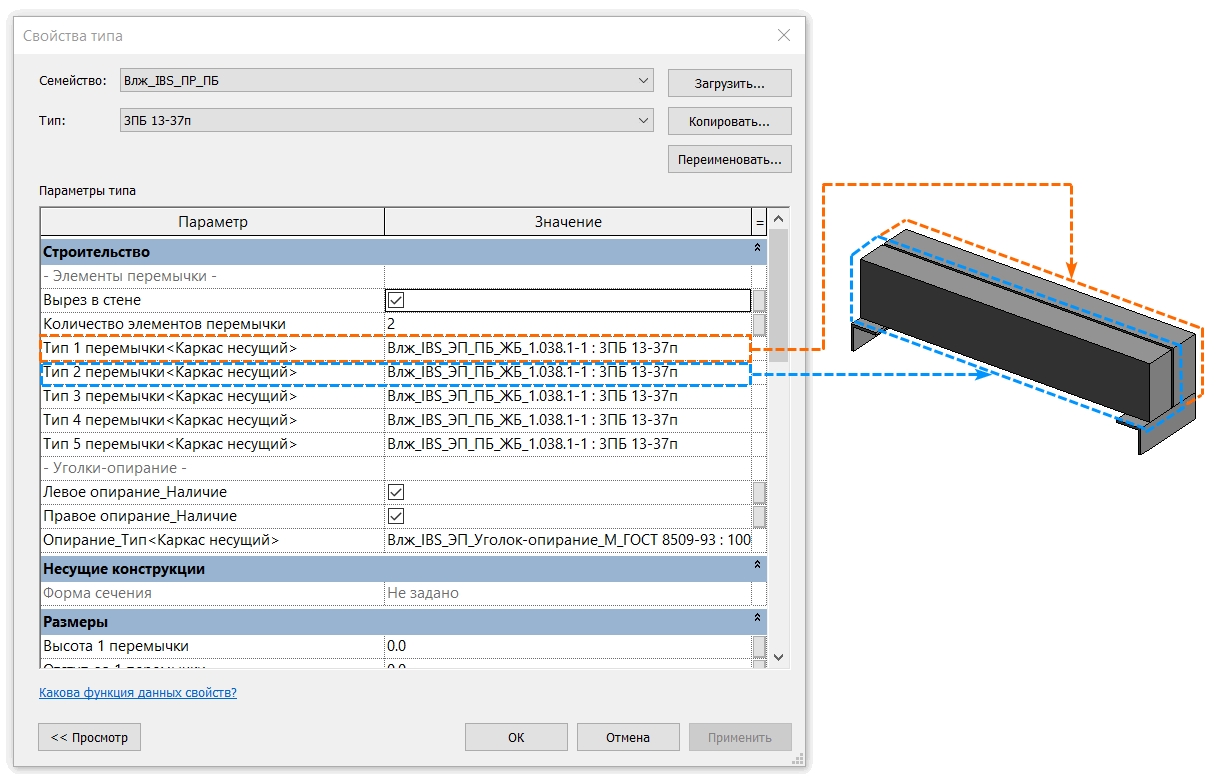

• Тип [...] перемычки - параметр для выбора типа для каждого из брусков. Из выпадающего списка выбирается типоразмер семейства Влж_IBS_ЭП_ПБ_ЖБ_1.038.1-1.

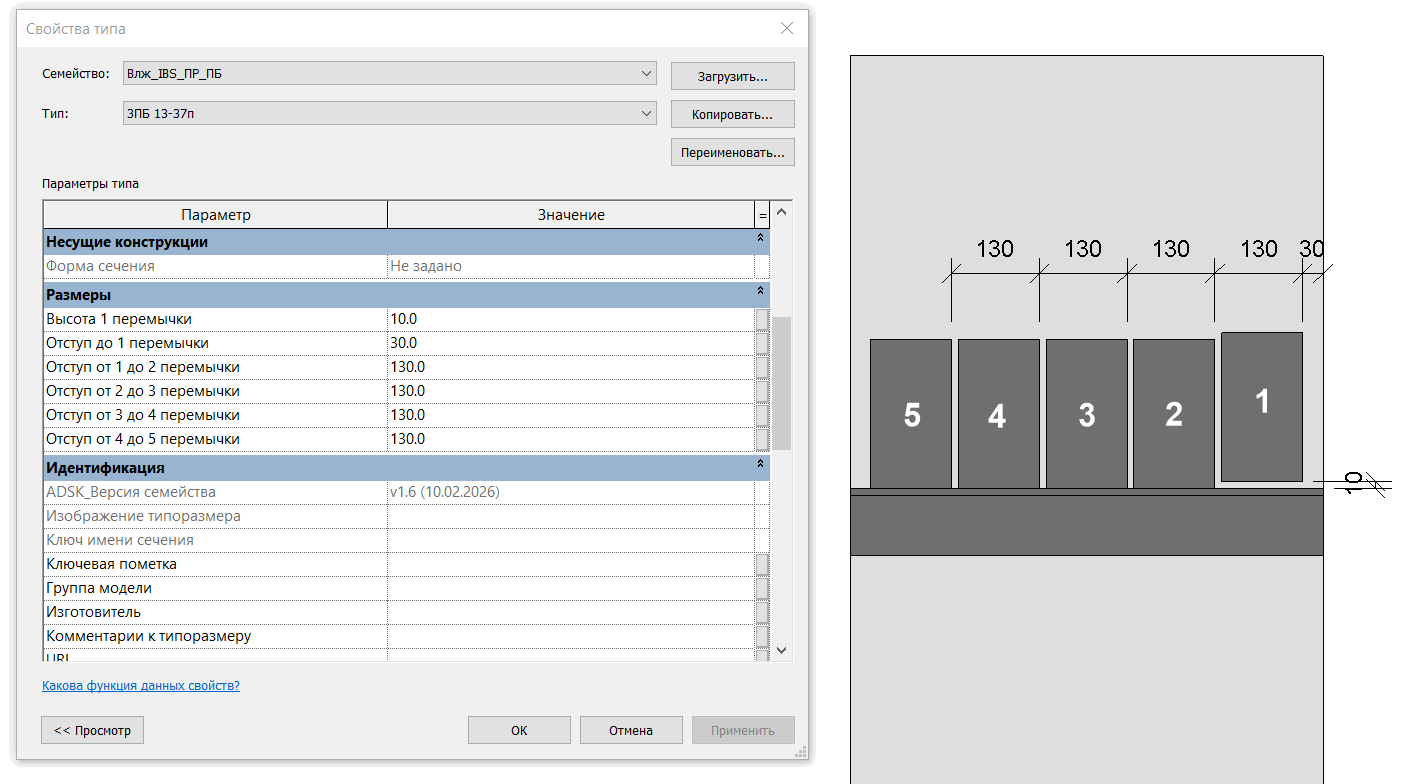

• Высота 1 перемычки - параметр для смещения первого бруска по высоте. Для смещения вниз задаётся отрицательное значение параметра;
• Отступ до 1 перемычки - параметр для смещения первого бруска от границы стены;
• Отступ от [...] до [...] перемычки - параметры для задания расстояния между брусками.

Уголки-опирание

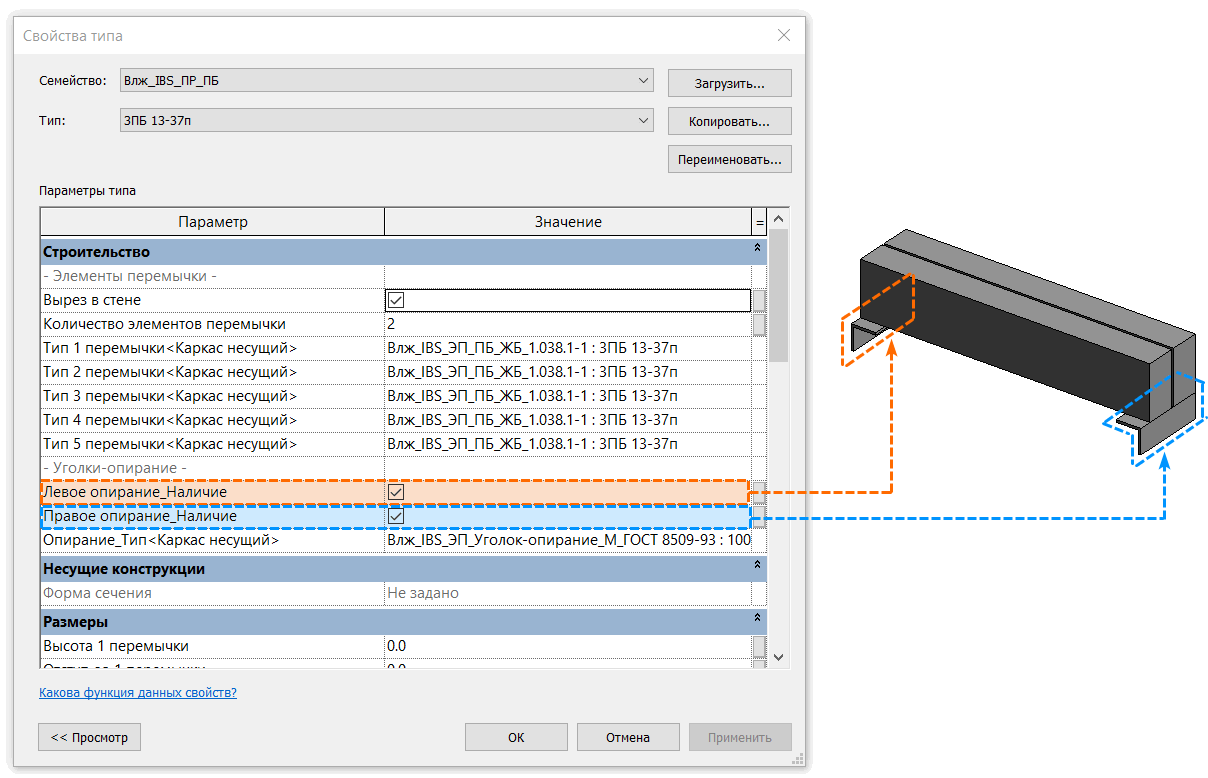

• Левое опирание_Наличие/Правое опирание_Наличие - параметр для включения/отключения отдельных уголков опирания;
• Опирание_Тип - параметр для выбора нужного типа уголка-опирания. Из выпадающего списка выбирается типоразмер семейства Влж_IBS_ЭП_Уголок-опирание_М_ГОСТ 8509-93.

Влж_IBS_ПР_Уголки с пластинами с опиранием на уголки

Уголки

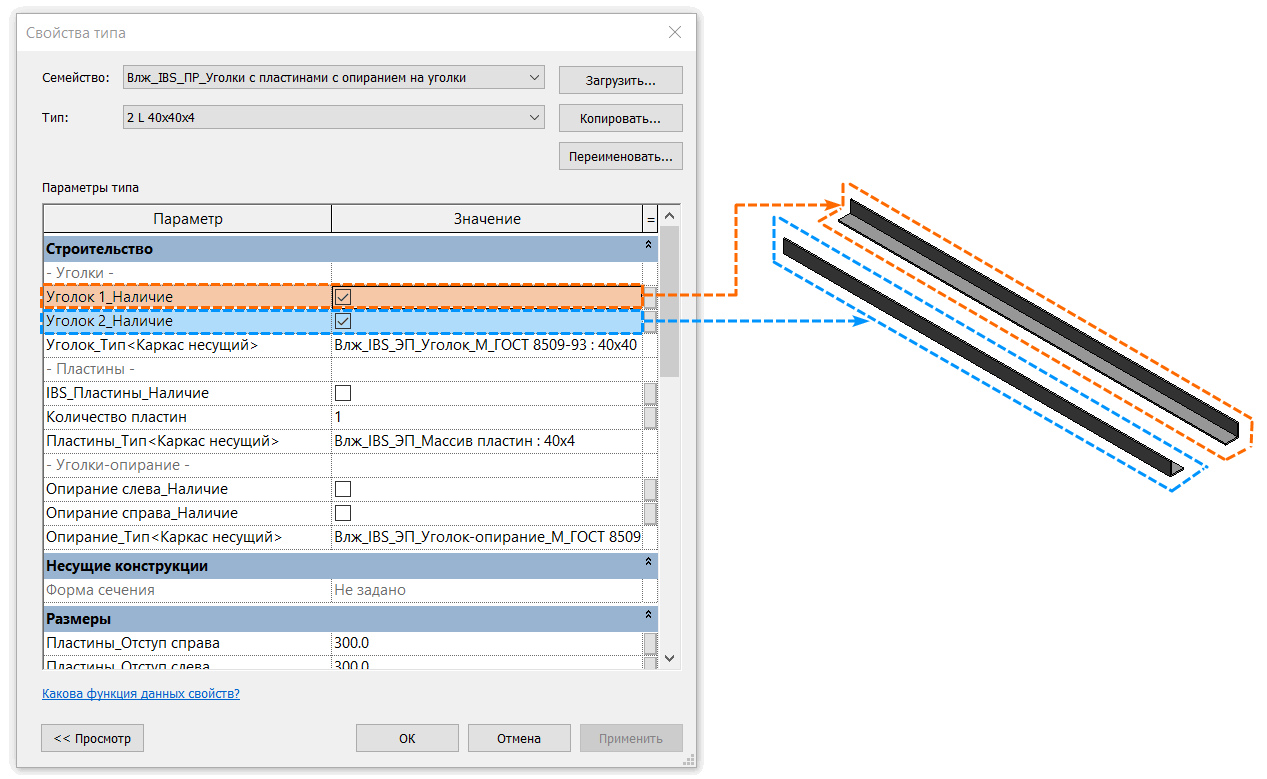

• Уголок 1_Наличие/Уголок 2_Наличие - параметр для включения/отключения отдельных уголков перемычки;
• Уголок_Тип - параметр для выбора нужного типа уголка. Из выпадающего списка выбирается типоразмер семейства Влж_IBS_ЭП_Уголок_М_ГОСТ 8509-93.

Уголки-опирание

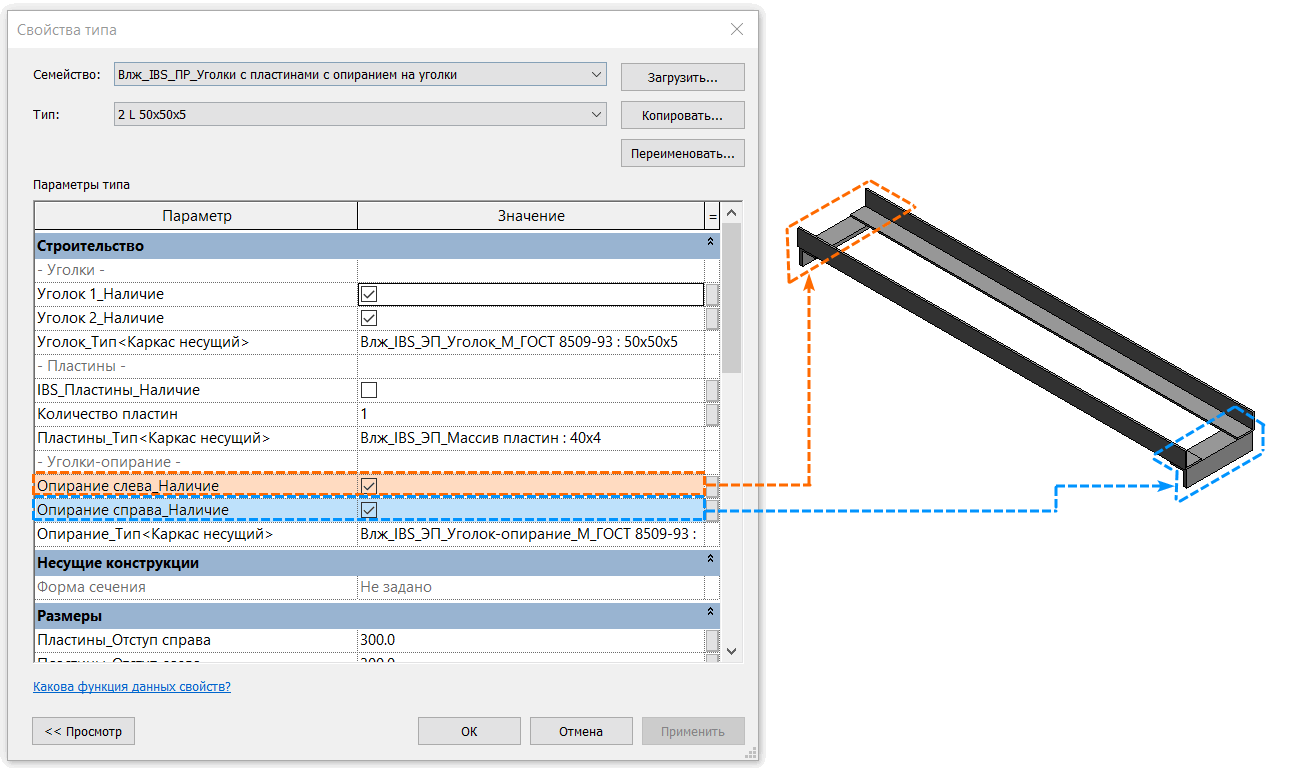

• Опирание слева_Наличие/Опирание справа_Наличие - параметр для включения/отключения отдельных уголков опирания;
• Опирание_Тип - параметр для выбора нужного типа уголка-опирания. Из выпадающего списка выбирается типоразмер семейства Влж_IBS_ЭП_Уголок-опирание_М_ГОСТ 8509-93.

Пластины

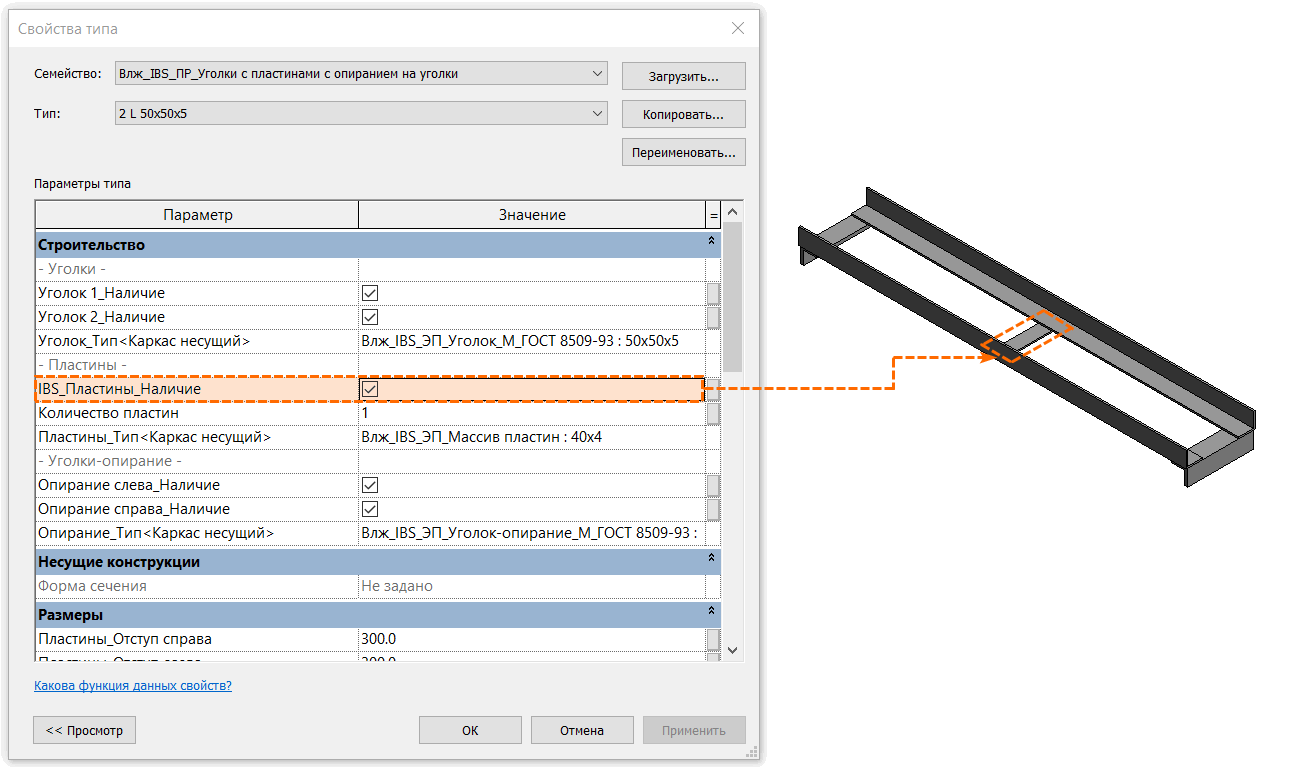

• IBS_Пластины_Наличие - параметр для включения/отключения пластин;
• Количество пластин - параметр для задания количества пластин;
• Пластины_Тип - параметр для выбора нужного типа пластин. Из выпадающего списка выбирается типоразмер семейства Влж_IBS_ЭП_Массив пластин;

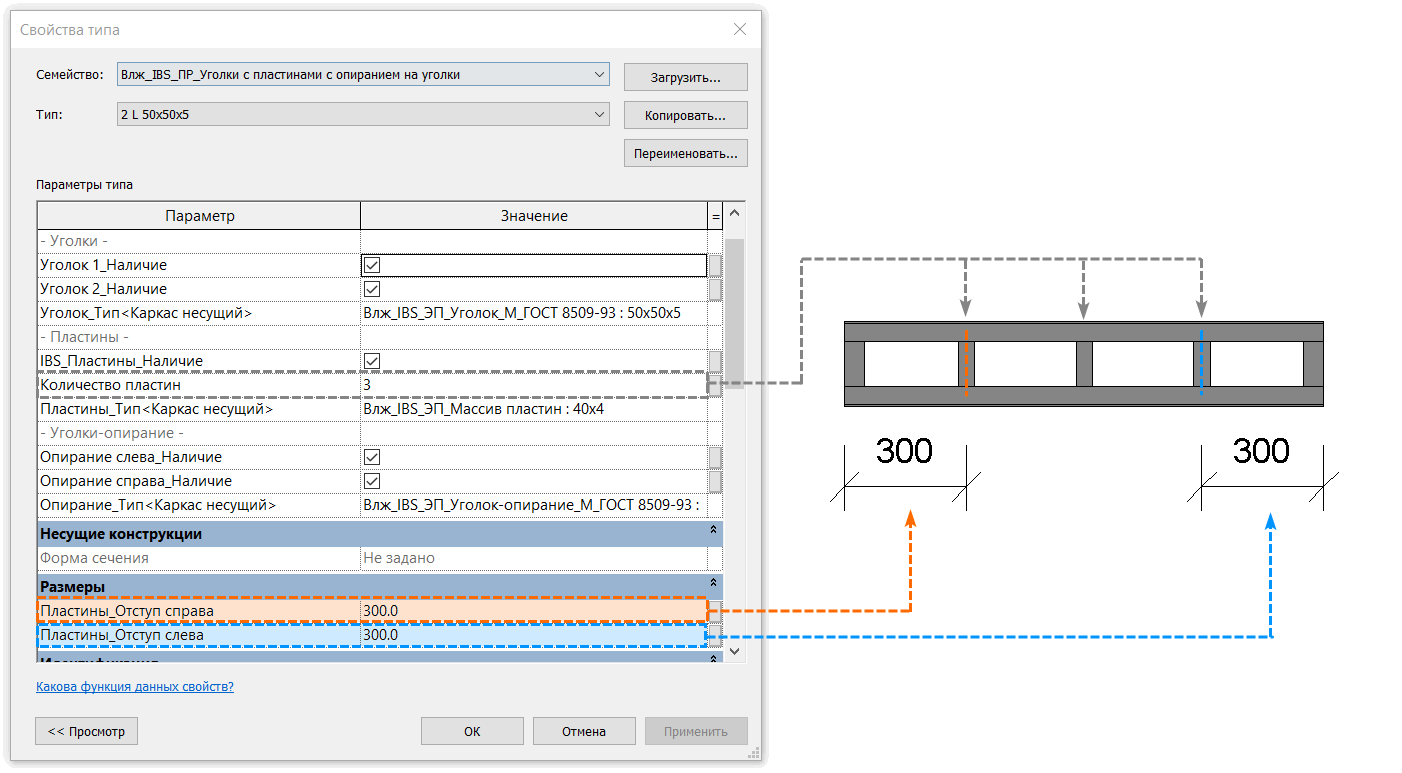

• Пластины_Отступ справа/Пластины_Отступ слева - параметры для задания величины отступа пластин. Отступ высчитывается от края перемычки до середины пластины. При наличии более чем 2 пластин остальные пластины размещаются равномерно между двумя крайними.

Влж_IBS_ПР_Швеллеры с пластинами с опиранием на уголки

Швеллеры

• Количество швеллеров - параметр, регулирующий количество швеллеров. Задаётся значение 1 или 2;
• Швеллер_Полки наружу - параметр для переключения направления полок;
• Вертикальное расположение швеллеров - параметр для переключения положения швеллеров между вертикальным и горизонтальным.

Уголки-опирание

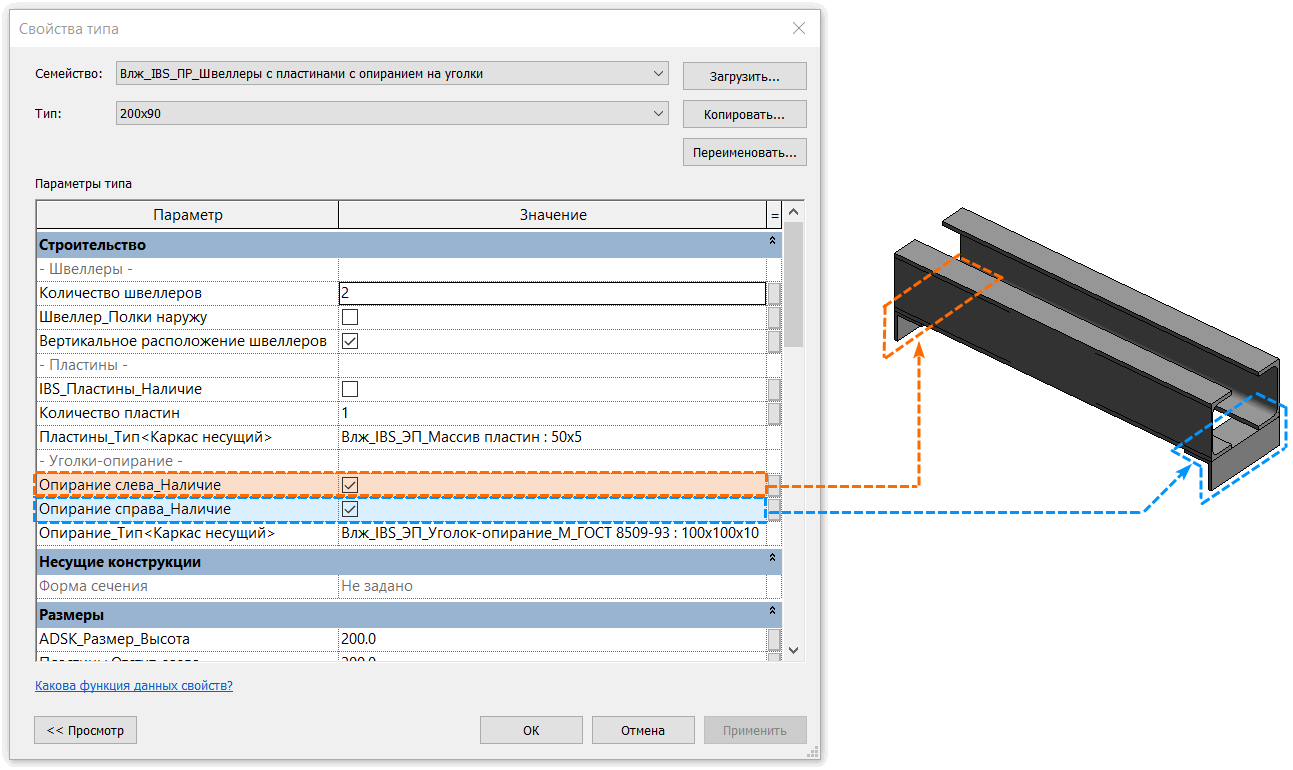

• Опирание слева_Наличие/Опирание справа_Наличие - параметр для включения/отключения отдельных уголков опирания;
• Опирание_Тип - параметр для выбора нужного типа уголка-опирания. Из выпадающего списка выбирается типоразмер семейства Влж_IBS_ЭП_Уголок-опирание_М_ГОСТ 8509-93.

Пластины

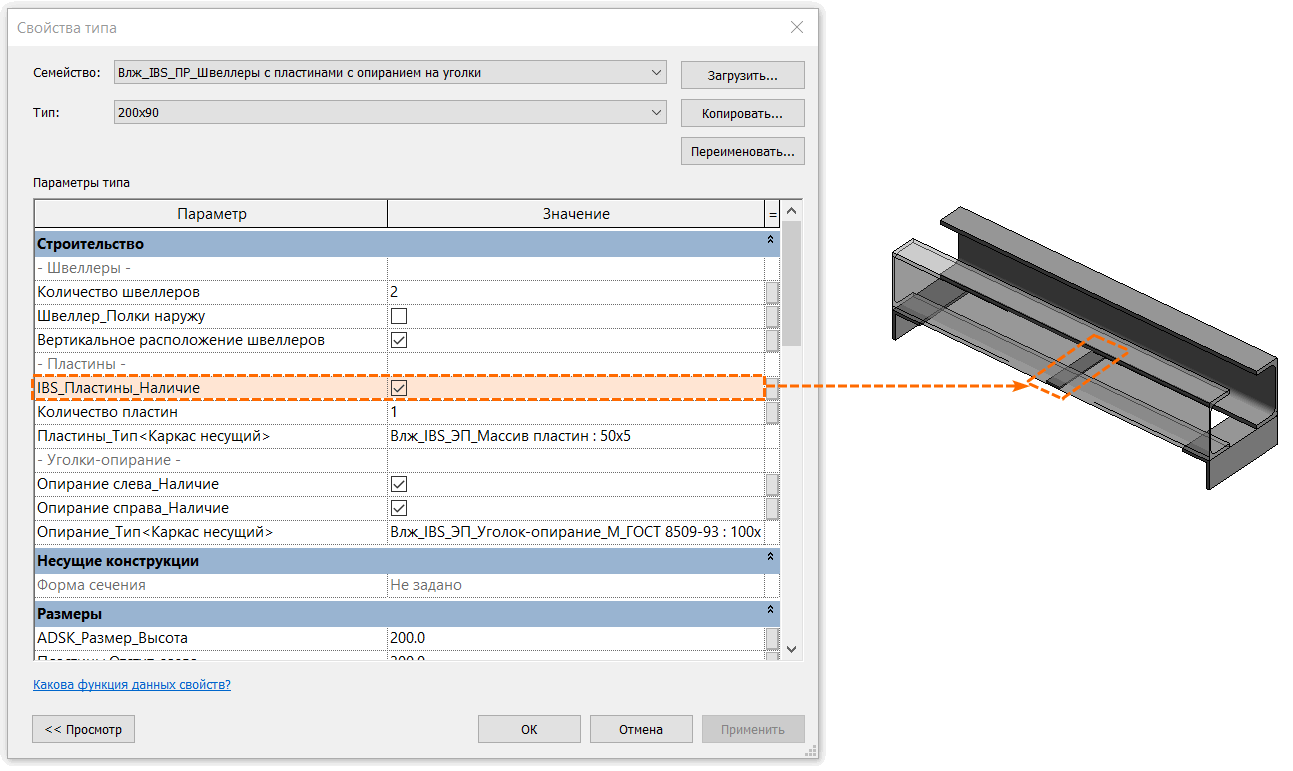

• IBS_Пластины_Наличие - параметр для включения/отключения пластин;
• Количество пластин - параметр для задания количества пластин;
• Пластины_Тип - параметр для выбора нужного типа пластин. Из выпадающего списка выбирается типоразмер семейства Влж_IBS_ЭП_Массив пластин;
• Пластины_Отступ справа/Пластины_Отступ слева - параметры для задания величины отступа пластин. Отступ высчитывается от края перемычки до середины пластины. При наличии более чем 2 пластин остальные пластины размещаются равномерно между двумя крайними.

Наименование перемычек

При создании новых типоразмеров перемычек и элементов перемычек следует придерживаться правил наименования, приведённых ниже.

Правило наименования

Наименование семейства

Перемычка

Пример: IBS_ПР_ПБ_ЖБ_1.038.1-1

*ПР - Перемычка

Элемент перемычки

Пример: IBS_ЭП_Пластина_М_ГОСТ 103-2006_Горизонтальная

*ЭП - Элемент перемычки

Наименование типоразмера

Перемычка

Привет: 2 L 50х50х5_поз.1

2 L 40х40х4_Опирание слева

2 L 100х100х10_Опирание справа и слева

Элемент перемычки

Пример: 1ПБ 10-1_поз.1

50х50х5_поз.2

Пояснение

Спецификации

В спецификации попадают как сборные перемычки, так и отдельные элементы, из которых они состоят.

Для фильтрации в спецификациях используется параметр IBS_Группирование, значение которого равно Перемычка для сборных перемычек (ПР) и Элемент перемычки (ЭП) для вложенных элементов (отдельно уголки, анкера, арматурные стержни, пластины и пр.).

В параметре Описание указано краткое описание элемента, по которому также можно отфильтровать данные.

В шаблоне IBS для АР настроены следующие спецификации для перемычек:

IBS_О_Ведомость перемычек_Тип 1

* Является составным параметром, объединяющим параметры ADSK_Марка и ADSK_Размер_Длина.
** Добавление изображений в спецификации через легенду

IBS_О_Ведомость перемычек_Тип 2

IBS_О_Спецификация элементов перемычек
