Регламент обмена заданиями на отверстия описан в стандарте:
Регламент обмена заданиями на отверстия
Предварительно для корректной работы приложения для согласований заданий необходимо проверить "Имя пользователя" в Revit.
Имя пользователя должно соответствовать стандарту (п. 1):
Процесс согласования заданий на отверстия от ИОС для СЗ
Инженер ИОС загружает в своей рабочей модели все связи разделов АР и КР, для которых необходимо выдать задание.
Если модели АР и КР, для которых выдается задание, не подгружены связями в рабочие модели ИОС, задание выдано не будет!
При отправке заданий на отверстия на согласование выполняется автоматическая проверка наличия "основы" у отверстий.

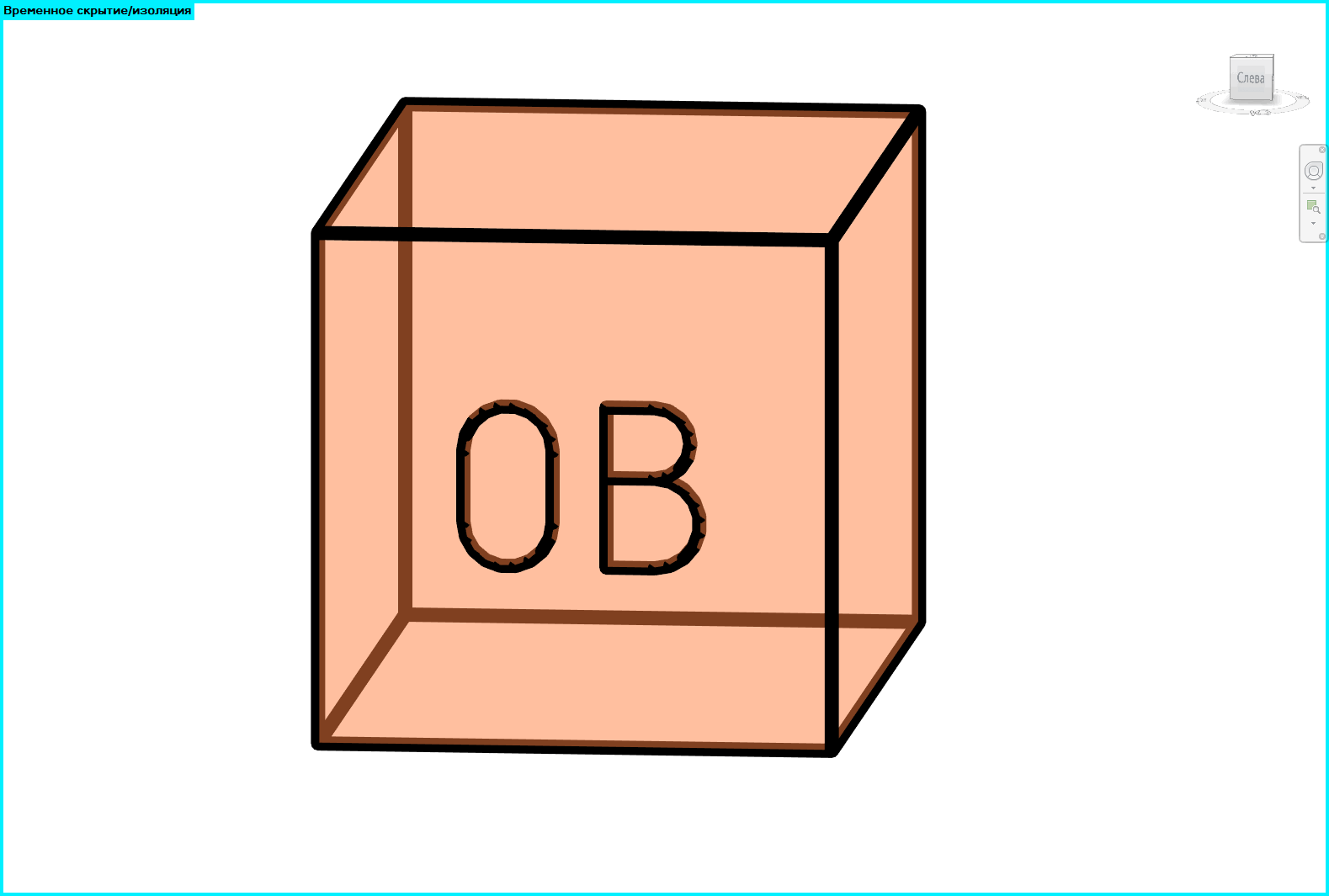

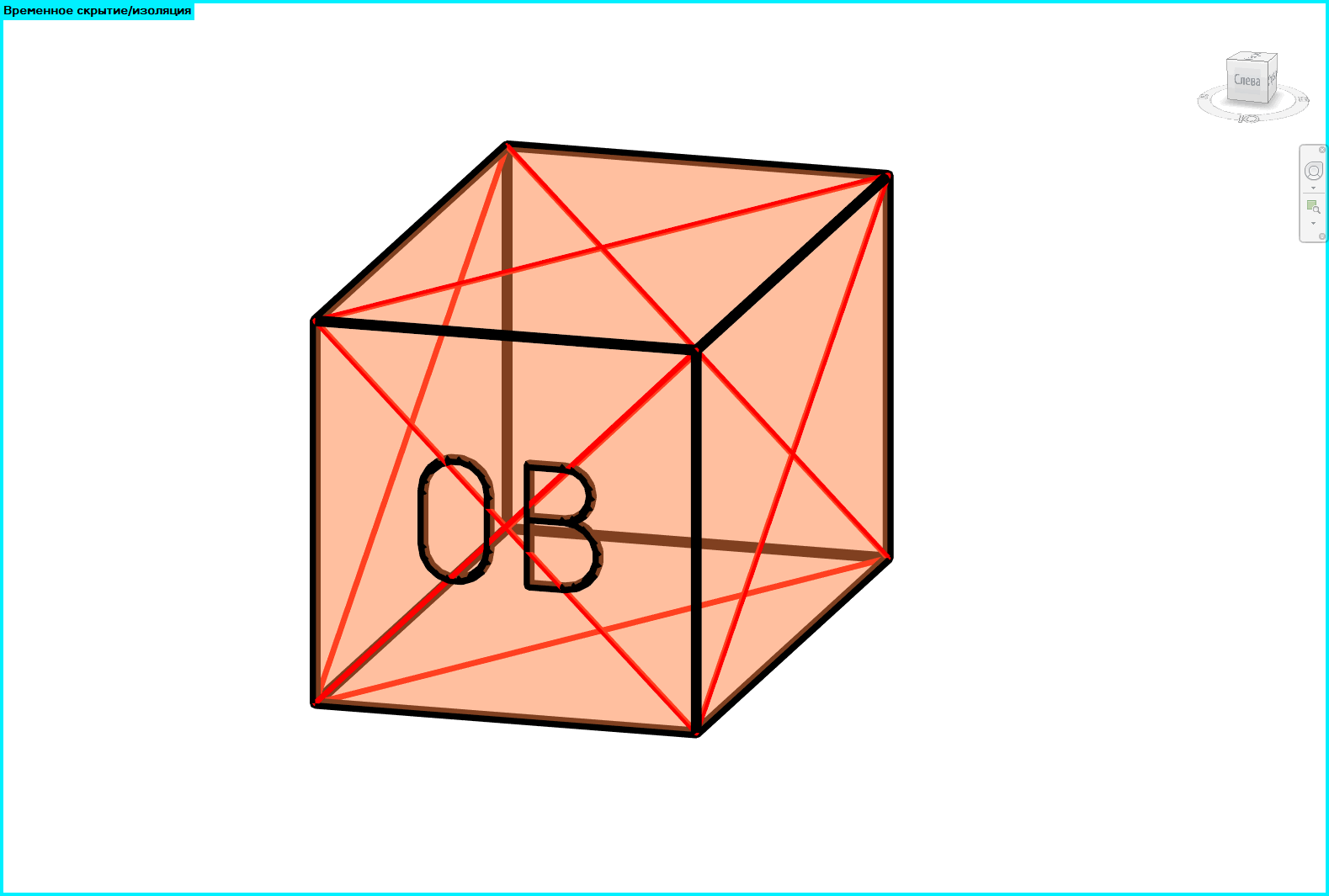

Инженер ИОС расставляет задания на отверстия в моделях ИОС.
Расстановка отверстий и назначение даты выдачи заданий в ИОС

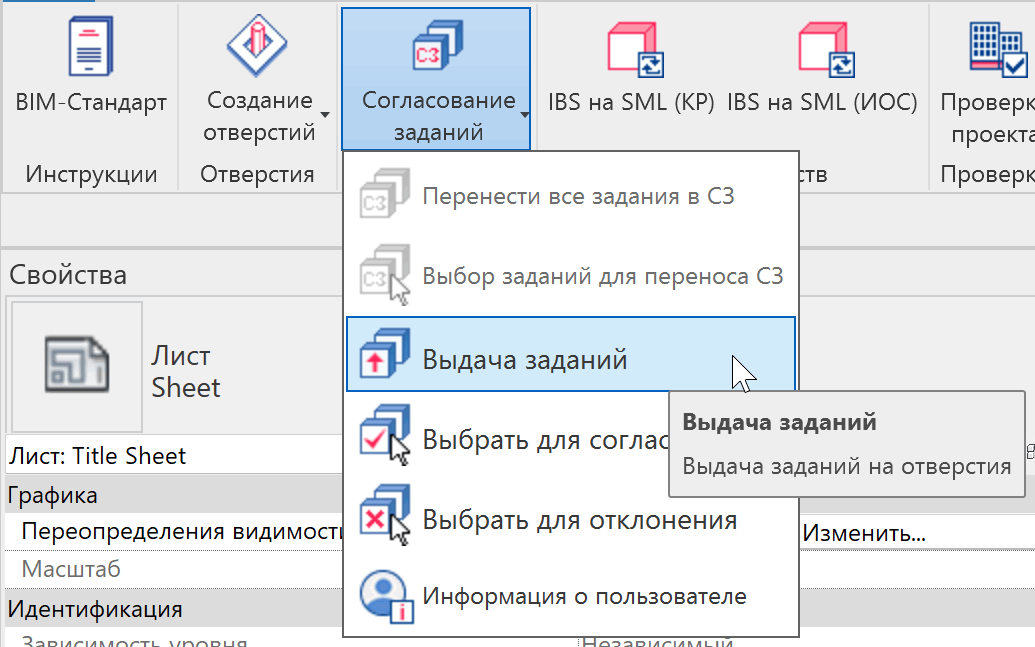

Инженер ИОС нажимает кнопку "Выдача заданий".

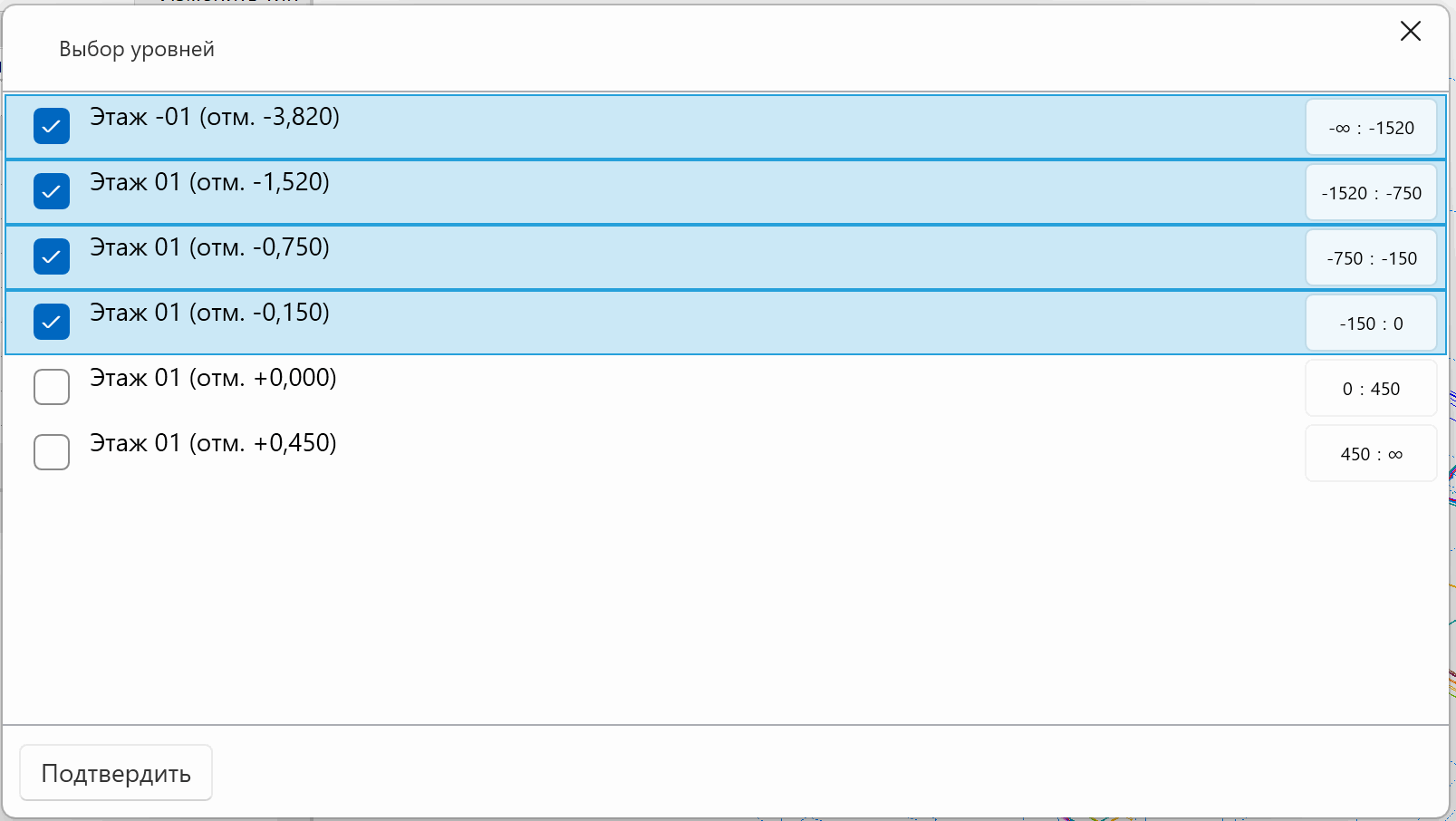

Инженер ИОС выбирает уровни, на которых находятся отверстия для выдачи, и отправляет задание на согласование.

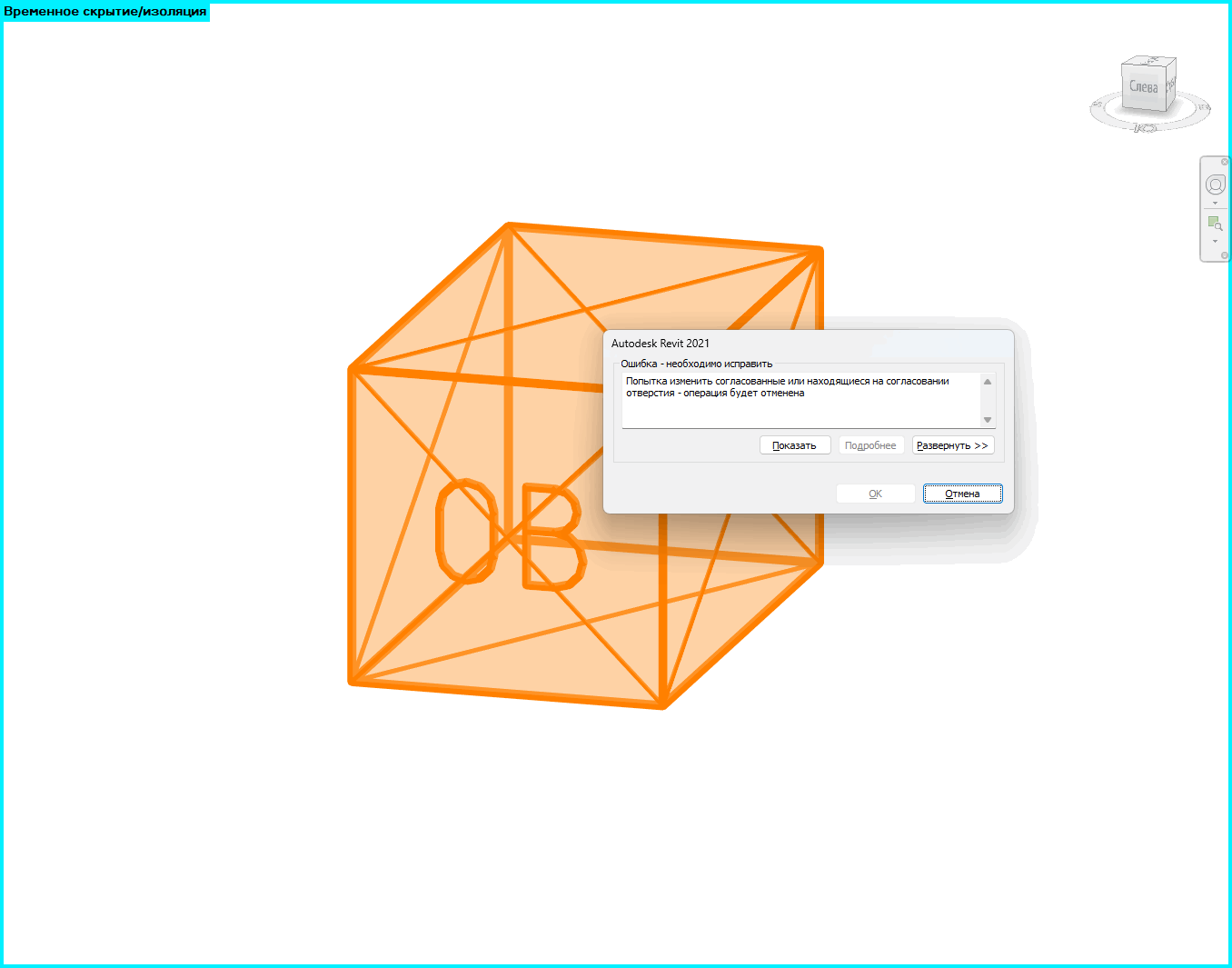

После выполнения этого действия отверстия на выбранных уровнях блокируются для изменений. Изменения в отверстия можно внести после их отклонения одним из согласующих.
Задания на отверстия можно отправлять частями - выбирать отдельные уровни, на которых расположены отверстия.
Руководитель группы ИОС согласует или отклоняет задания на отверстия.

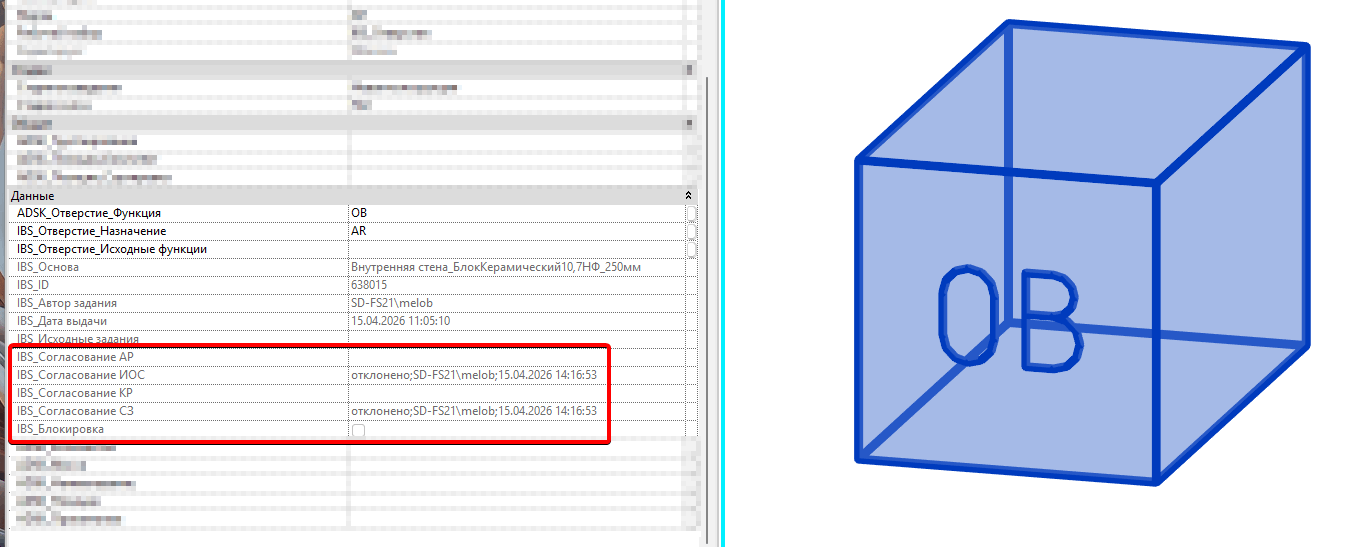

Изменение статуса отверстия происходит с помощью кнопок "Выбрать для согласования" и "Выбрать для отклонения": нажать кнопку, выбрать отверстия, ввести комментарий.
Также задания на отверстия можно согласовать через отдельное окно приложения для согласования. Окно открывается двумя способами: по кнопке в Revit "Окно согласования", открытием приложения с компьютера.
Инженер СЗ (Сводное задание) согласует или отклоняет задания на отверстия.
Изменение статуса отверстия происходит с помощью кнопок "Выбрать для согласования" и "Выбрать для отклонения": нажать кнопку, выбрать отверстия, ввести комментарий.
Также задания на отверстия можно согласовать через отдельное окно приложения для согласования. Окно открывается двумя способами: по кнопке в Revit "Окно согласования", открытием приложения с компьютера.
При наличии отклоненных заданий на отверстия Инженер ИОС корректирует их в соответствии с комментариями и выдает повторно.
Шаги 2-5 повторяются до полного согласования заданий на отверстия.
Процесс согласования заданий на отверстия от СЗ для АР и КР

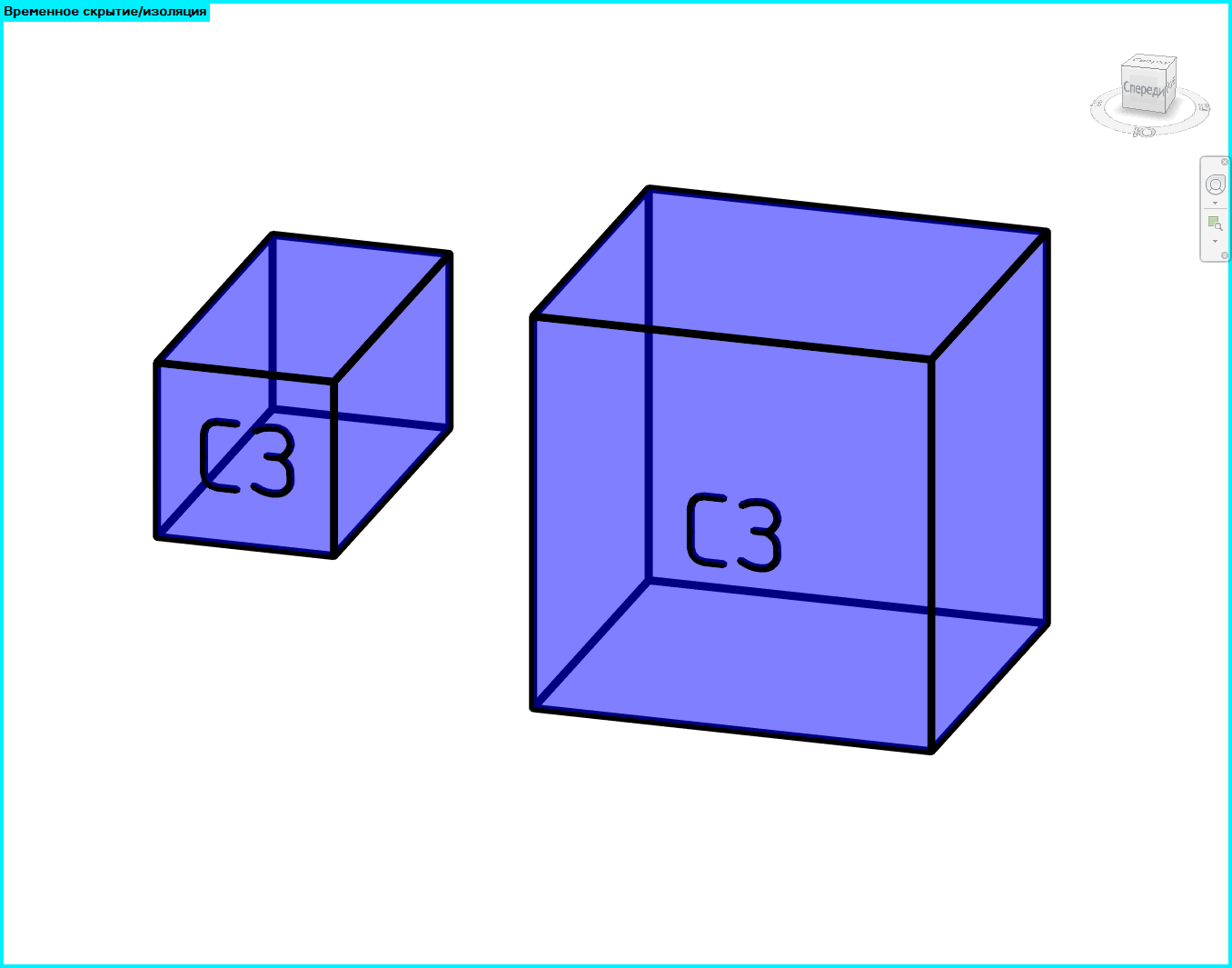

Инженер СЗ переносит согласованные задания на отверстия из моделей ИОС в модель СЗ.
Перенос заданий на отверстия выполняется с помощью кнопок "Перенести все задания" и "Выбор заданий для переноса".
Кнопка "Перенести все задания" копирует задания из всех открытых связанных моделей ИОС.
Кнопка "Выбор заданий для переноса" копирует выбранные задания из всех открытых связанных моделей ИОС.

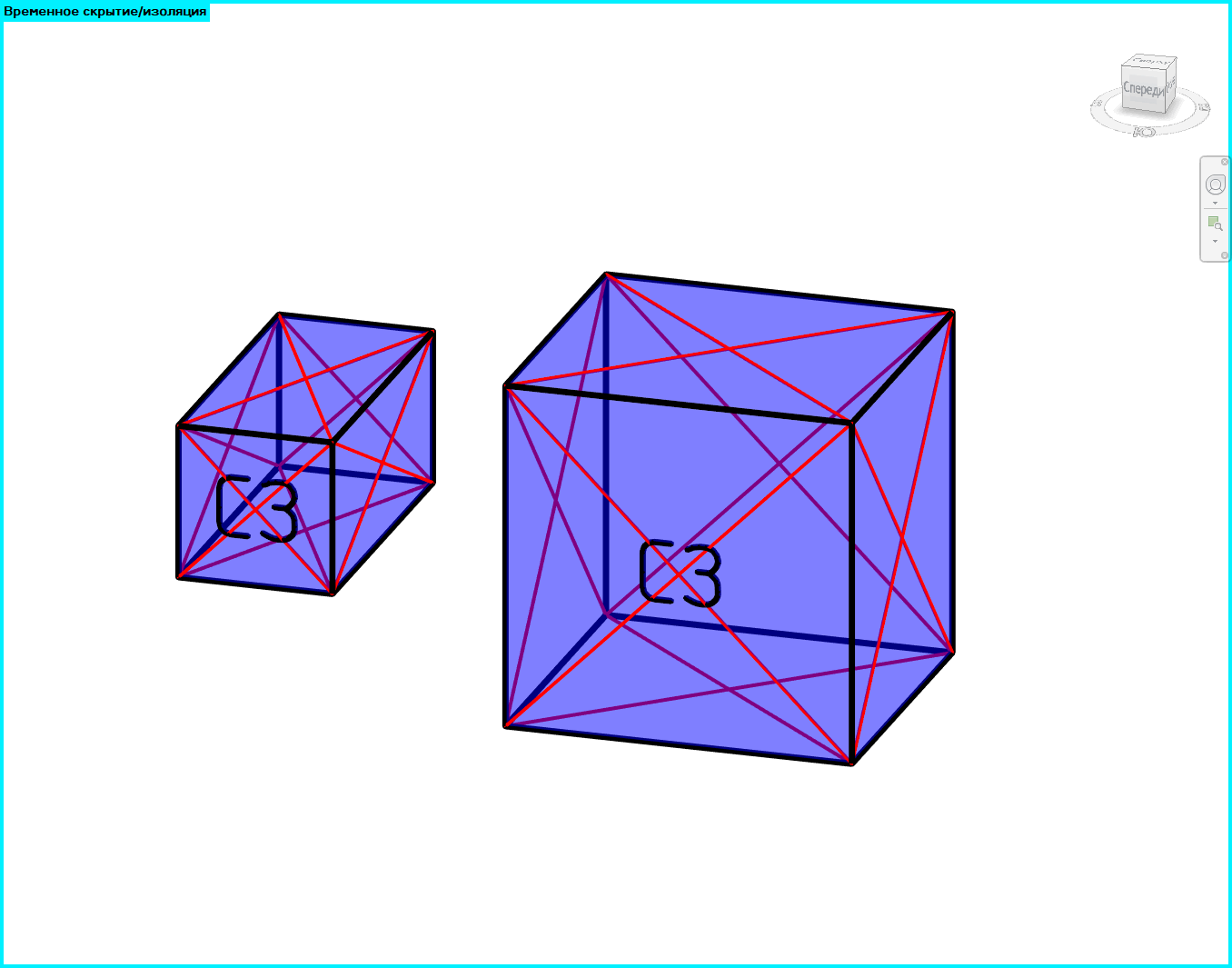

Задания размещаются с соответствующими значениями параметров функции и назначения. Значение параметра для функции копируется у исходного задания на отверстие и записывается в отдельный параметр.
При необходимости инженер СЗ может вручную скорректировать перенесенные задания на отверстия.
Инженер СЗ нажимает кнопку "Выдача заданий".
Инженер СЗ выбирает уровни, на которых находятся отверстия для выдачи, и отправляет задание на согласование.
После выполнения этого действия отверстия на выбранных уровнях блокируются для изменений. Изменения в отверстия можно внести после их отклонения одним из согласующих.
Задания на отверстия можно отправлять частями - выбирать отдельные уровни, на которых расположены отверстия.
Руководитель группы АР согласует или отклоняет задания на отверстия.
Изменение статуса отверстия происходит с помощью кнопок "Выбрать для согласования" и "Выбрать для отклонения": нажать кнопку, выбрать отверстия, ввести комментарий.
Также задания на отверстия можно согласовать через отдельное окно приложения для согласования. Окно открывается двумя способами: по кнопке в Revit "Окно согласования", открытием приложения с компьютера.
Руководитель группы КР согласует или отклоняет задания на отверстия.
Изменение статуса отверстия происходит с помощью кнопок "Выбрать для согласования" и "Выбрать для отклонения": нажать кнопку, выбрать отверстия, ввести комментарий.
Также задания на отверстия можно согласовать через отдельное окно приложения для согласования. Окно открывается двумя способами: по кнопке в Revit "Окно согласования", открытием приложения с компьютера.
При наличии отклоненных заданий на отверстия Инженер СЗ корректирует их в соответствии с комментариями и выдает повторно. При необходимости корректировки исходных заданий на отверстия от ИОС Инженер СЗ может отклонить ранее согласованные задания с комментарием. Тогда Инженер ИОС исправляет замечания и повторно направляет задания на согласование.
Шаги 2-5 повторяются до полного согласования заданий на отверстия.
