Общие сведения
Семейство универсального окна представляет собой различные конфигурации рядов створок: от 1 до 4 створок в ряду по горизонтали и от 1 до 3 по вертикали. Для каждой из створок можно назначить свой тип открывания или заполнения (включая жалюзи и балконные двери). На изображении ниже показано расположение рядов створок и обозначены основные элементы конструкции окна:
Условные обозначения открывания на фасаде изображены снаружи окна.

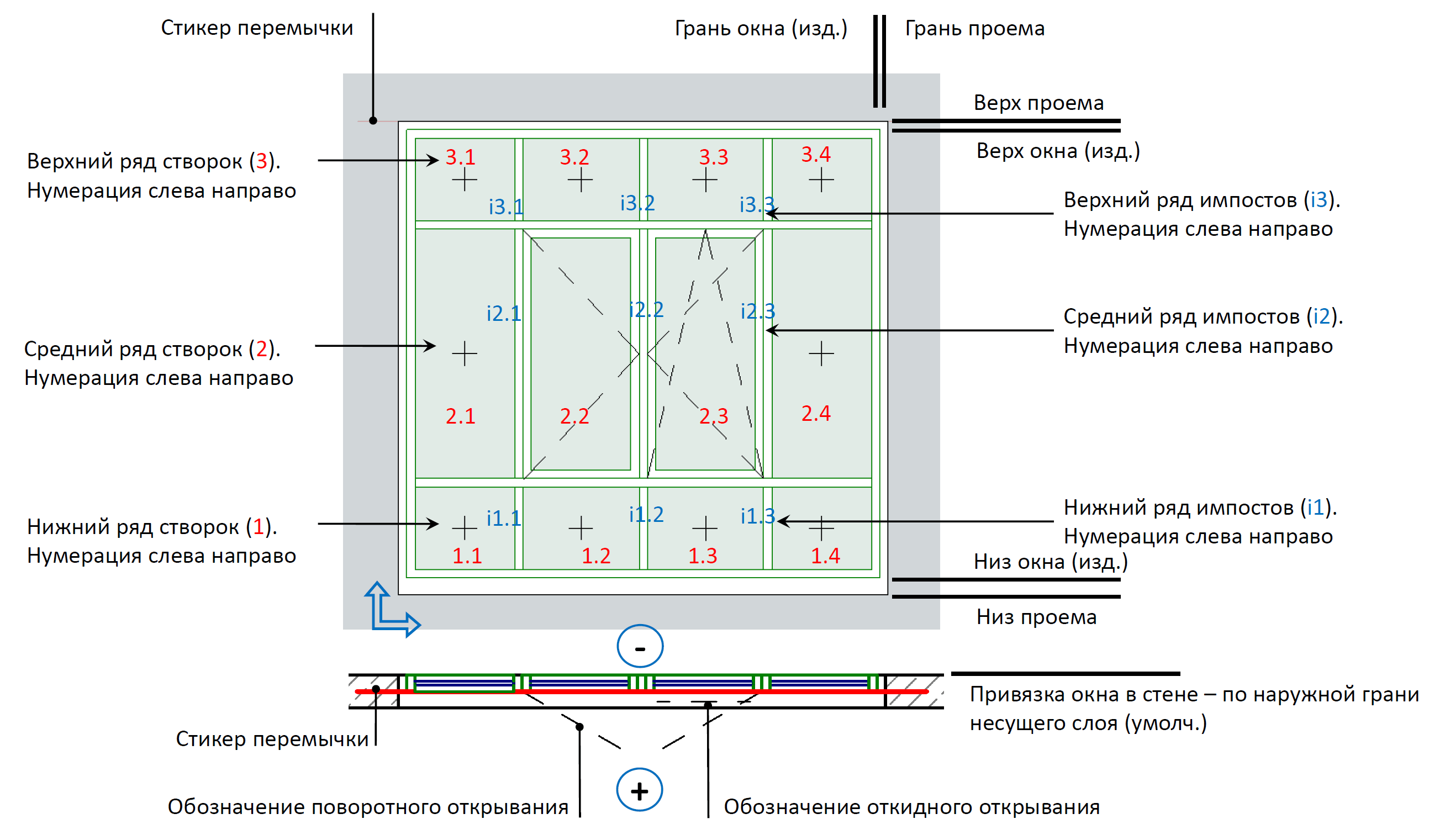

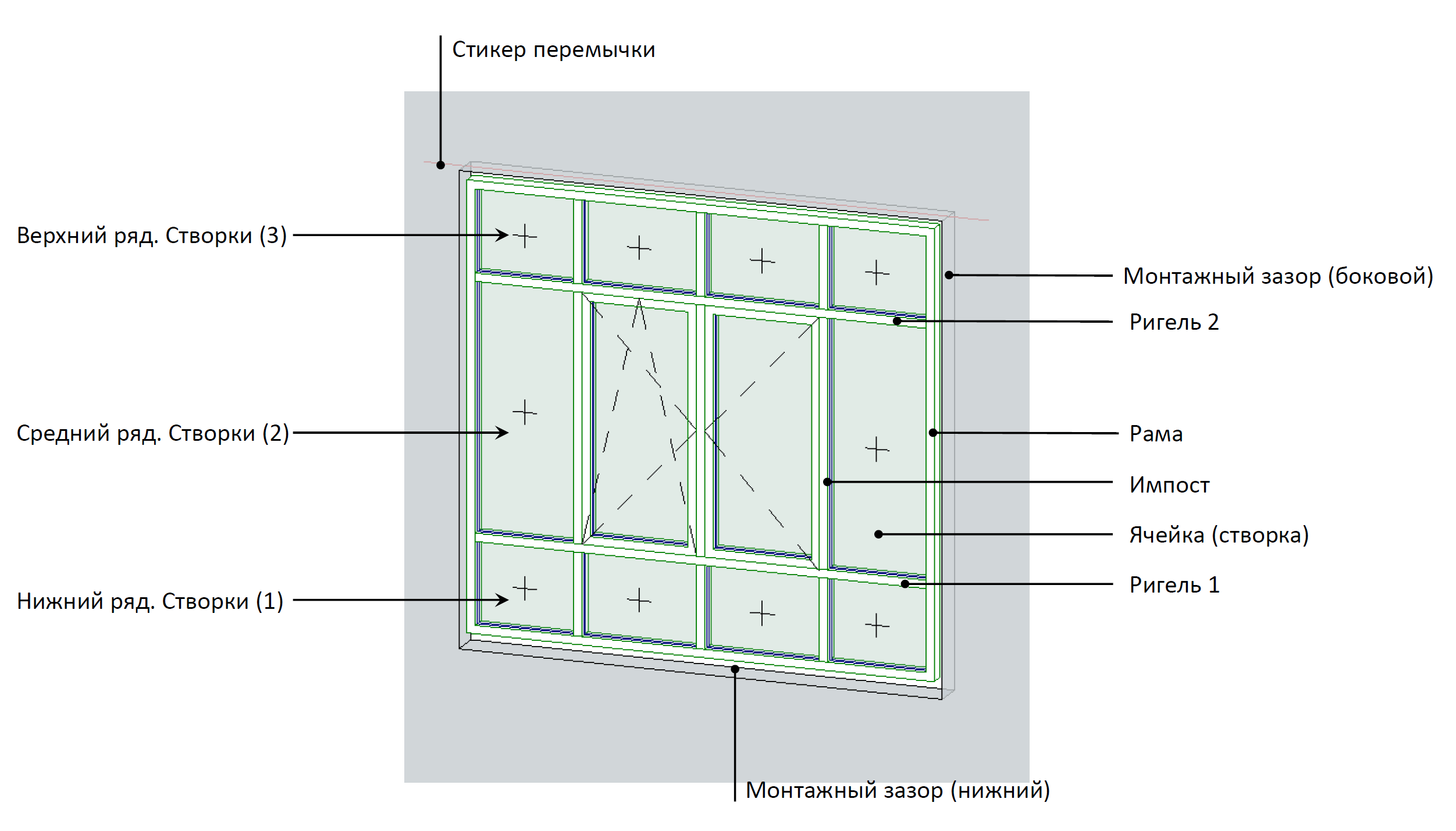

На изображении ниже показана структура нумерации створок и импостов (обозначены литерой i):
Направление окна
Стороны открывания, нумерация ячеек, импостов и ригелей всегда отсчитываются слева направо, снизу вверх изнутри помещения.
Семейство окна запрещается зеркалить в модели!
Так как окна автоматически отзеркаливаются при развороте (с помощью вертикальных стрелок управления или с помощью нажатия кнопки пробел), то важно следить за тем, чтобы значки Л и ПР были правильно раположены (не отзеркалены), так как они являются индикатором направления окна в модели:
После размещения окон в модели и настройки их направления обозначения Л/ПР/+/- можно скрыть с помощью параметра +/-_Видимость:
Типы конфигурации окон
Тип конфигурации окна обозначается по принципу X-Y, где X - количество ячеек в ряду (по горизонтали, вширь), а Y - количество рядов (по вертикали, вверх).
Т.е. тип 1-1 обозначает: 1 ячейка по горизонтали и всего 1 ряд по вертикали; тип 3-2 означает 3 ячейки по горизонтали и 2 ряда по вертикали и т.д.
Также семейство позволяет объединять несколько ячеек ряда в одну (например, для создания фрамуги). Таким образом заданное для типоразмера количество ячеек в ряду и количество ячеек в отдельном ряду по факту могут не совпадать.
Принцип наименования типоразмеров окна
Наименование типоразмеров семейства отражает исключительно геометрические параметры окна. Типы именуются слева направо снизу вверх. Описываются все ячейки заполнения.

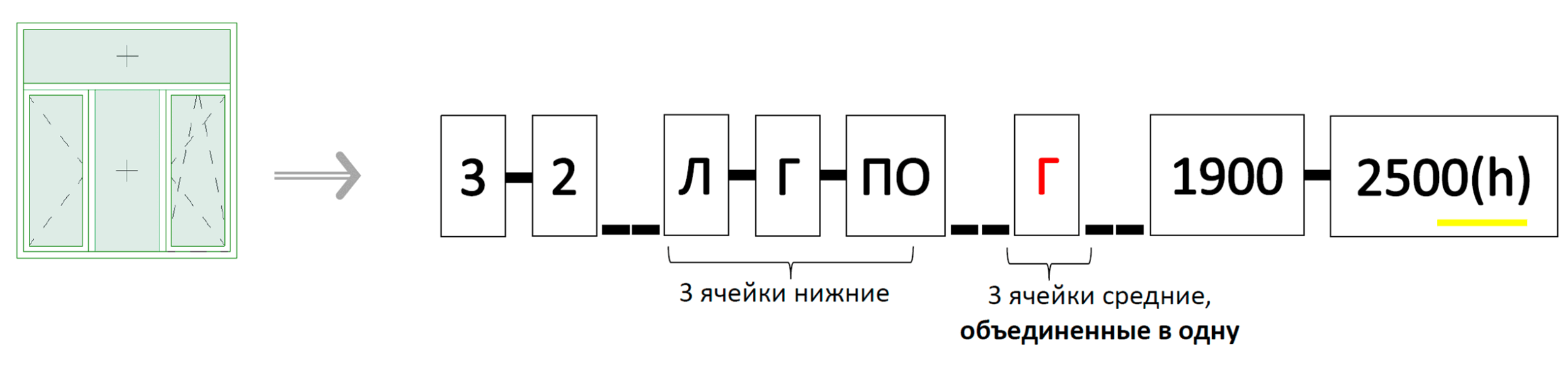

Наименование представляет собой несколько блоков: конфигурация окна, заполнение ячеек для каждого из рядов, а также габариты, которые в свою очередь делятся на подблоки.

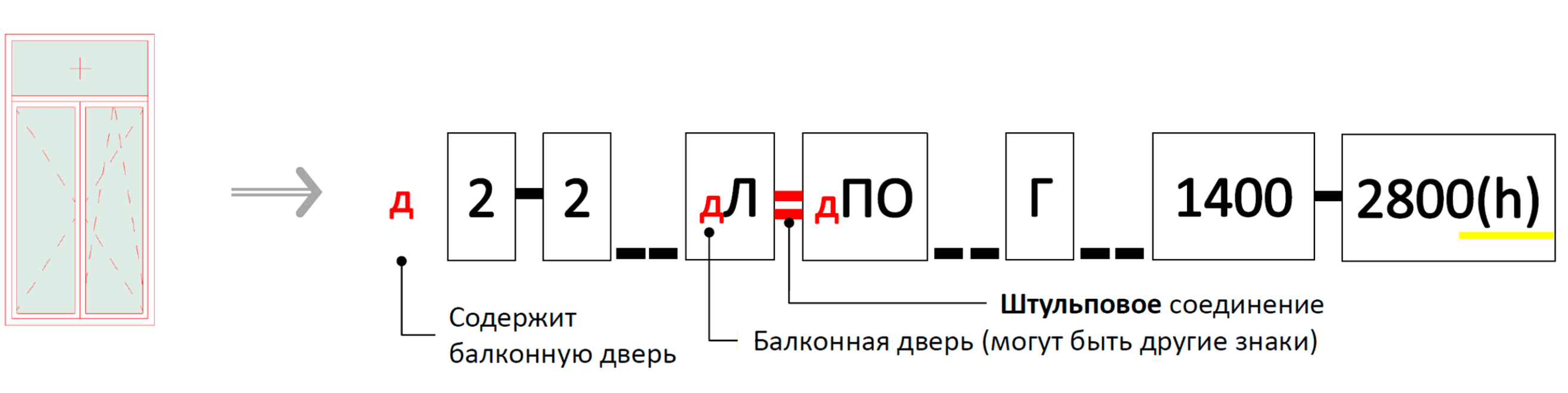

Между каждым из блоков ставится знак-разделитель: двойное нижнее подчеркивание (__). Между подблоками ставится знак-разделитель дефис (-). При штульповом соединении дефис (-) заменяется на знак равенства (=).
Структура наименования
| Конфигурация | Ячейки 1 ряд | Ячейки 2 ряд* | Ячейки 3 ряд* | Габариты | ||||||||||||||||||||||||||
| Количество ячеек в ряду | Количество рядов | 1 | 2* | 3* | 4* | 1* | 2* | 3* | 4* | 1* | 2* | 3* | 4* | Ширина | Высота (h)** | |||||||||||||||
| 4 | - | 4 | __ | Г | - | Г | - | Г | - | Г | __ | Г | - | Г | - | Г | - | Г | __ | Г | - | Г | - | Г | - | Г | __ | 1900 | - | 2500(h) |
* Заполняется при наличии.
** (h) является обязательной припиской.
Расшифровка
В блоках Ячейки 1/2/3 ряд через дефис указывается принятое сокращение для типа створки каждой из ячеек.
| Тип | Сокращение |
|---|---|
| Глухое | Г |
| Левое | Л |
| Правое | П |
| Откидное | О |
| Дверь | д |
| Ригель | р |
| Импост | и |
Возможно совмещение нескольких типов внутри одного подблока:
Порядок работы в модели
Все параметры, начинающиеся с префикса ADSK или IBS можно заполнять как в настройках экземпляра семейства, так и через спецификации.
Выбираем необходимый и уже преднастроенный тип окна. Устанавливаем выбранный тип в несущую стену (не в облицовку утеплителем/фасадную отделку).
Задаем значение параметра Высота нижнего бруса (высота от выбранного уровня до низа изделия окна).
При необходимости размещения перемычки ставим галочку напротив параметра IBS_Перемычка_Наличие. Здесь же задаём ей тип (IBS_Перемычка_Тип) и назначаем длину опирания (Перемычка_Опирание_Л/Пр).
Настраиваем привязку в стене, а также монтажные зазоры и четверти (именно они определяют габариты проёма в стене и нахлёст утеплителя).
При необходимости добавления приточного устройства выставляем галочки напротив нужных ячеек окна (Приточное_1.1 и т.д.).
Настраиваем параметры для подоконника, отлива и откоса.
Оконно-балконные блоки собираем из пар элементов: окно + балконная дверь (тоже окно).
Для копирования создаем аналоги. Новые окна будут с уже настроенными зазорами, четвертями и перемычками. (Изменить зазоры для списка окон можно будет через спецификацию в любой момент)
В настройках и именах типов ничего не меняем!
Привязка в стене
Параметр IBS_Привязка в стене обозначает привязку к внешней грани стены (по умолчанию = 0).
Если значение < 0, то это - глубина четверти в стене основе.
Если значение > 0 , то это - вынос в утеплитель.
IBS_Привязка в стене = 50
IBS_Вынос в утеплитель
IBS_Привязка в стене = 0
(Вставка по грани стены)
IBS_Привязка в стене = -50
(Привязка с четвертью)
Монтажные зазоры и четверти

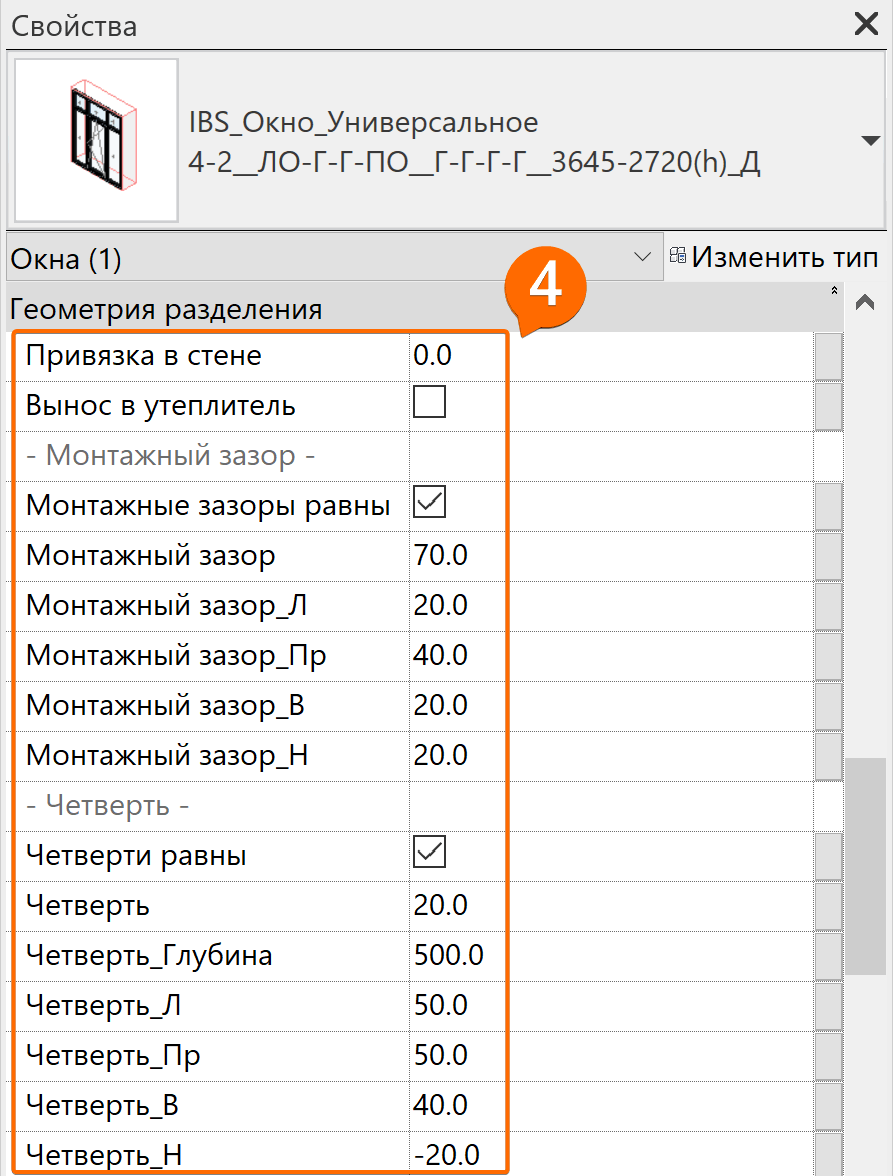

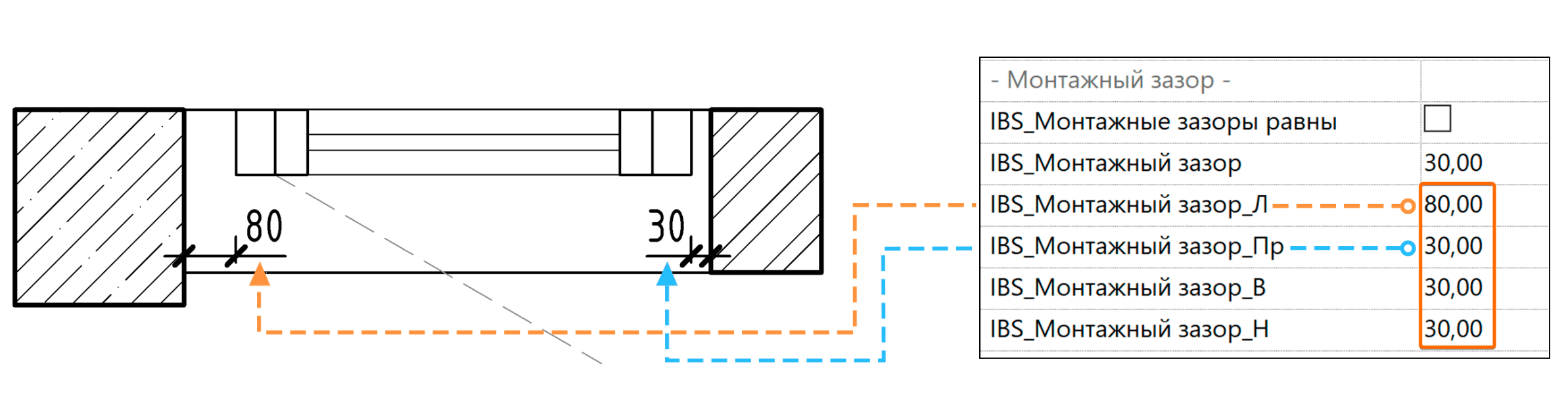

Монтажные зазоры окна являются параметрами экземпляра, могут быть заданы раздельно для всех сторон окна или совместно для трех сторон (Л, Пр, В) + отдельно для нижней стороны (Н), т.к. она всегда отличается от других.
Монтажные зазоры по сторонам окна в среднем требуются:
- 30 мм (по трем сторонам) - дают возможность выровнять окна на всю высоту здания с учетом погрешности на всех этажах;
- 50 мм нижний зазор позволяет нивелировать неровность проёма и смонтировать подстановочный профиль, необходимый для крепления окна, отлива и подоконника.
Четверти являются параметрами экземпляра, могут быть заданы как раздельно, так и совместно для трех сторон + отдельно для нижней; могут образовываться как снаружи стены-основы (в утеплителе), так и внутри - для классических четвертей в кирпичной стене.
Для монтажных зазоров и четвертей размер нижней стороны всегда задаётся отдельно.
В случае стыковки разных материалов стен не всегда возможны стандартные зазоры и четверти со всех сторон окна (двери/проема). Для подобного случая, а также для стыковки оконно-дверного блока и расчета длины перемычки, предусмотрена возможность раздельного управления зазорами и четвертями с помощью настройки параметров IBS_Монтажные зазоры равны и IBS_Четверти равны.

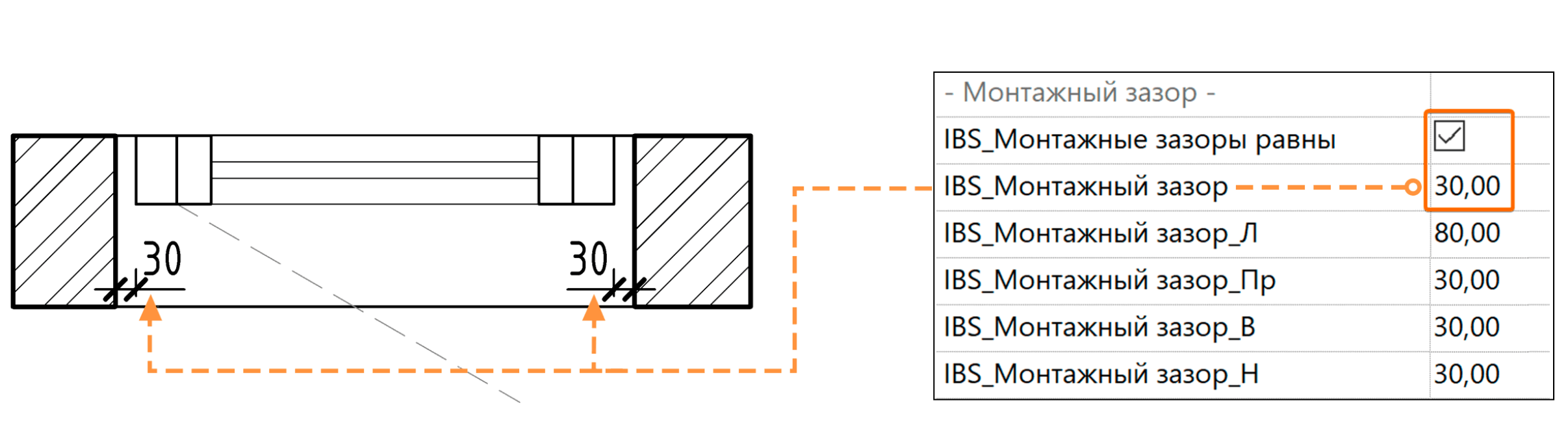

Таким образом, когда напротив параметра IBS_Монтажные зазоры равны стоит галочка, размеры монтажных зазоров по 3 сторонам равняются значению параметра IBS_Монтажный зазор:
В противном случае для каждого отдельного зазора размер регулируется собственным параметром:

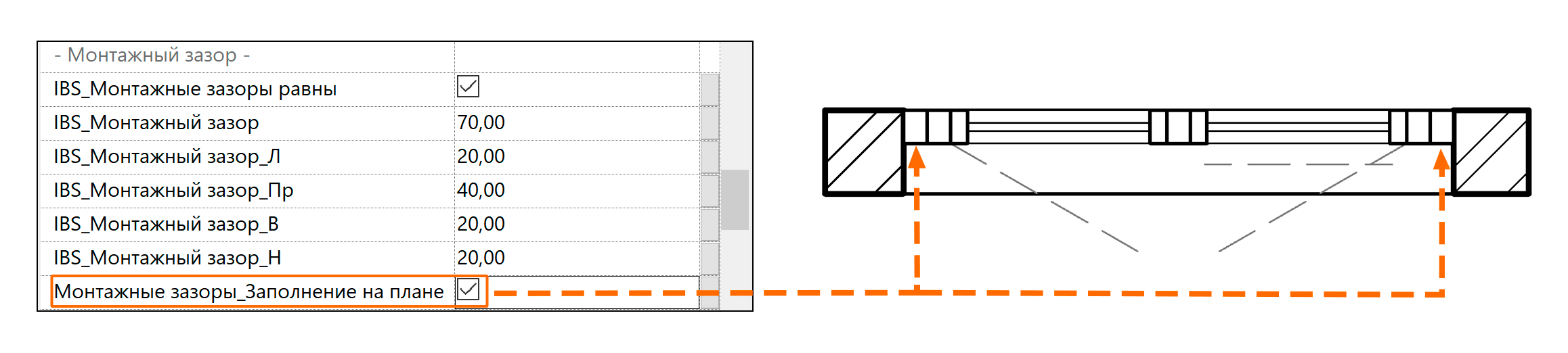

Для заполнения монтажных зазоров на плане можно воспользоваться параметром Монтажные зазоры_Заполнение на плане, который создает область белой заливки внутри монтажных зазоров:
Монтажные зазоры и четверти для сдвоенных окон (ОК+БД) задаются с учетом суммарной ширины проема.
Смещение откоса и четверти
С помощью параметров Откос_Смещение и Четверть_Смещение можно задавать угол для внутреннего откоса и для четверти:
При соединении стены-основы окна и другой стены, расположенной с внутренней или наружной стороны, угловой вырез автоматически не распространяется на присоединённую стену:

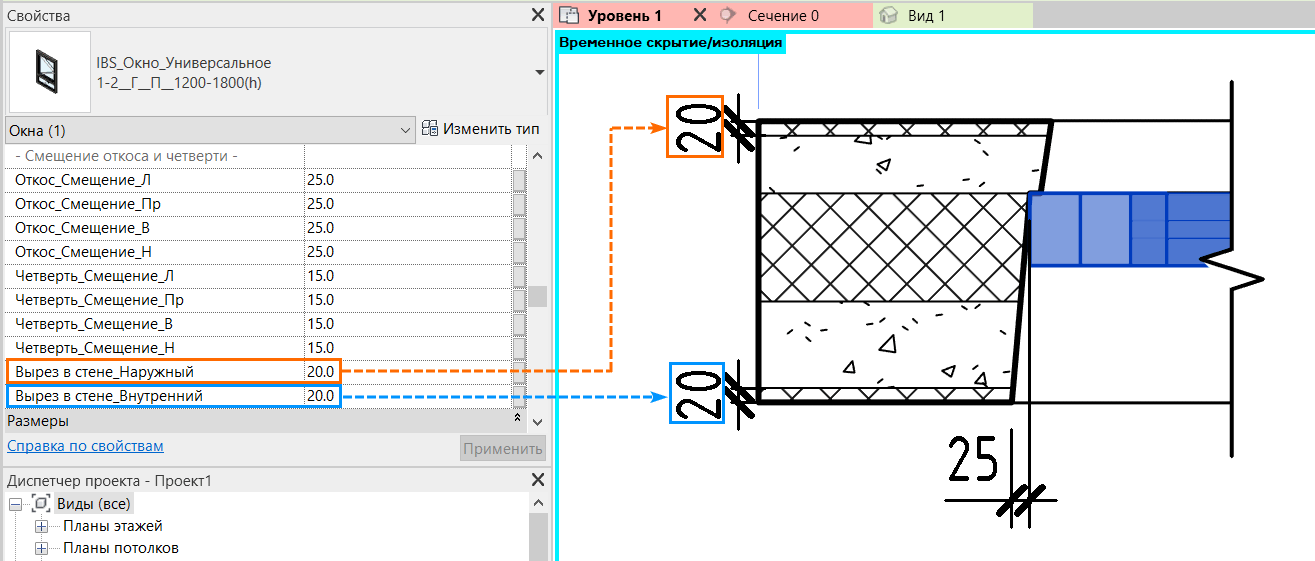

Для таких случаев используются параметры Вырез в стене_Наружный и Вырез в стене_Внутренний: в них необходимо вписать толщину стены, которую нужно подрезать.
Откос
Со стороны помещения откос имеет толщину, заданную в параметре IBS_Откос_Толщина, а со стороны окна - толщину, равную величине монтажного зазора:
В спецификацию откос попадает отдельно от окна. Для него рассчитываются площадь и объем, отображенные в параметрах IBS_Откос_Вн. площадь и IBS_Откос_Объем:

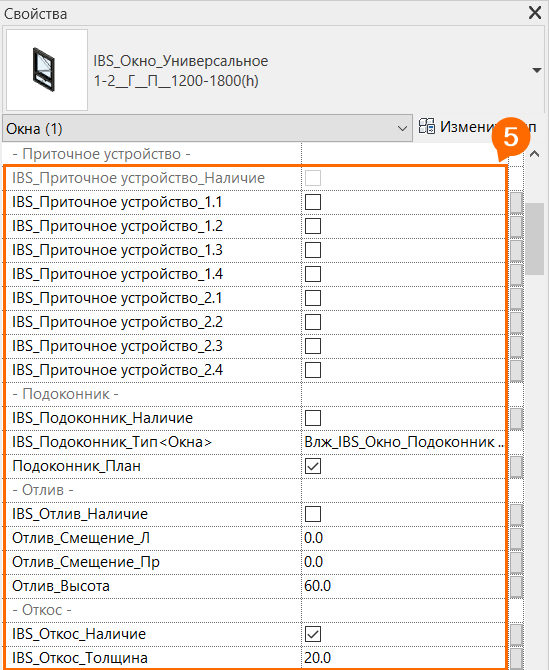

Приточное устройство
Приточное устройство настраивается отдельно для каждой створки в параметрах экземпляра семейства.
Отображение приточного устройства на плане:
Отображение приточного устройства на фасаде:
Оконно-балконные блоки (ОДБ)
Двери и окна в семействе конструктивно идентичны, на фасаде графически не отличаются. На плане открывание балконной двери показано сплошной линией и дугой, окна пунктирной и без дуги.
Оконно-балконные собираются из пар элементов: окно + балконная дверь (тоже окно), установленных рядом:
При стыковке замки не закрывать!
Для балконной двери, находящейся в блоке с окном, также ставится галочка у параметра IBS_ОДБ , а также в параметре IBS_Марка_ОДБ_Пара вписывается марка парного окна.
Настройки видимости/графики элементов

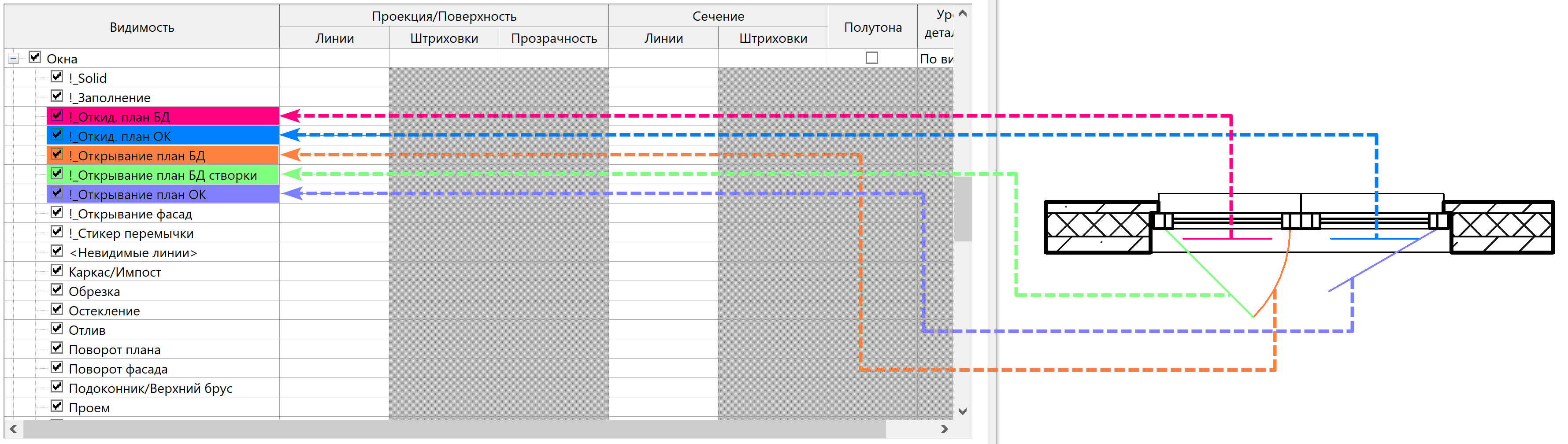

Обозначениям открывания для окон и балконной двери можно задавать параметры видимости и графики:
Специфицирование элементов
Окно, подоконник, откос и отлив попадают в спецификацию Revit как отдельные элементы категории Окна:
Для фильтрации используется параметр IBS_Группирование (семейство "IBS_Окно_Универсальное" версии v1.1 и выше; версия v1.0 - параметр Группа модели).
Порядок сборки типоразмеров окна
Задание необходимой конфигурации
Тип окна формируется строгим сочетанием (несоответствие создает ошибку):
- количества ячеек;
- видимости импостов;
- наборами створок для всех рядов окна;
- размерами ячеек.
В первую очередь выбирается необходимая конфигурация окна.
Для этого заполняется значение параметра Количество ячеек в ряду (вширь).
Затем задается значение для параметра Количество рядов ячеек (вверх).
Далее в параметре Коробка выбирается тип коробки в соответствии с пунктами 1 и 2.
Т.е. нужный тип будет иметь название, совпадающее с уже заполненными Количество ячеек в ряду (вширь) х Количество рядов ячеек (вверх).
Далее подбирается тип створок для каждого ряда. Для этого необходимо в параметрах Створки_Ряд 1/2/3 указать конфигурацию для каждого из рядов. Здесь выбирается нужный типоразмер семейств Окно_Створки.
Если в типоразмере отсутствует 2 или 3 ряд ячеек, следует оставить значение НЕТ.
Если в ряду не предполагается объединение ячеек, то в выбранной опции количество подблоков будет соответствовать значению, указанному в количестве ячеек. Т.е. для конфигурации типа 3 х 2 выбираются значения типа Г-Г-Г, Г-ЛО-Г, Л-Г-ПО и т.д. (3 створки)
Если в ряду предполагается объединение ячеек, то значение должно соответствовать предполагаемому количеству створок. Т.е. несмотря на конфигурацию 3 х 2, значение может быть типа Г, Л-Г, Г-ПО и т.д. (1 или 2 створки). Подробнее про объединение ячеек в следующем пункте.
Далее указывается количество ячеек, которое должно быть в ряду при объединении ячеек.
По умолчанию в каждом ряду столько ячеек, сколько указано в параметре Количество ячеек в ряду (вширь). Однако с помощью функции объединения для любого из рядов возможно задание меньшего количества ячеек.
Если в ряду не предполагается объединение ячеек, то значение оставляется равным 0.
Если в ряду предполагается объединение ячеек, то напротив ряда ставится нужное количество.
Пример:

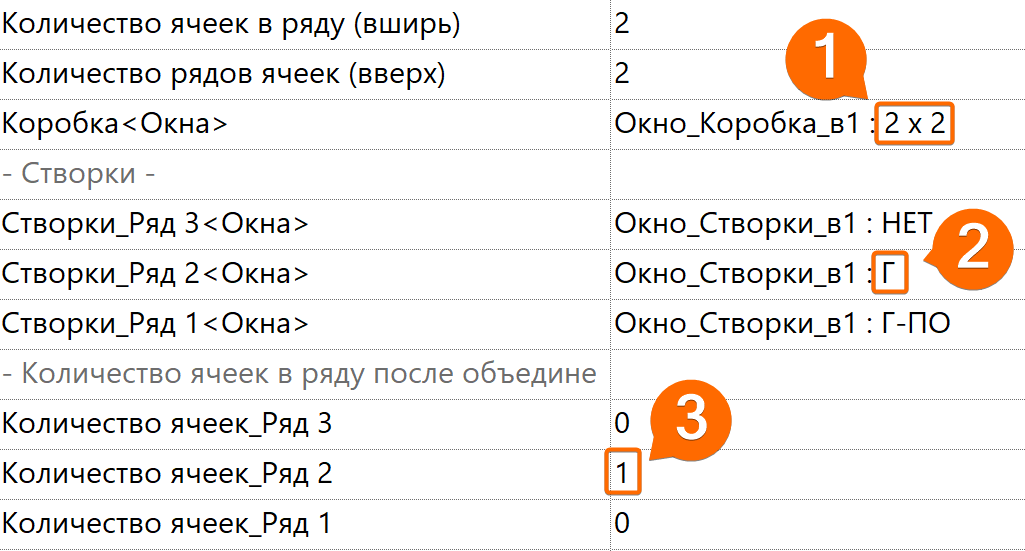

- В примере на изображении показана конфигурация окна 2 х 2.
- Однако напротив параметра Створки_Ряд 2 указан тип Г - т.е. 1 глухая створка, что не совпадает с заявленным для типоразмера количеством ячеек.
- В таком случае в параметре Количество ячеек_Ряд 2 необходимо указать, сколько створок в ряду будет по факту (иначе окно получится кривым!).
Вертикально пары ячеек не объединяются.
Далее проставляются галочки напротив всех необходимых импостов.
Отмена импоста с исходным количеством ячеек делает открывание штульповым и увеличивает ширину смежных ячеек на половину ширины импоста.
Отключение импоста при уменьшении количества ячеек (Количество ячеек_Ряд 1/2/3) объединяет смежные ячейки в одну.
Настройка размеров

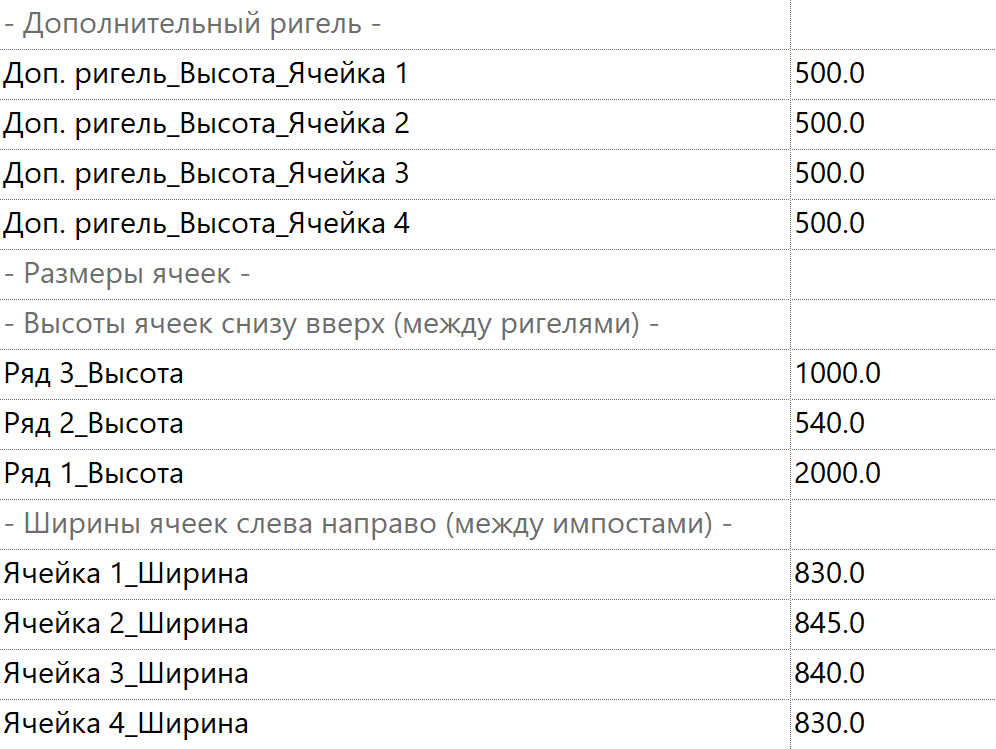

Когда конфигурация типоразмера создана, можно переходить к заданию размеров основных элементов: высоты и ширины ячеек, высоты расположения дополнительного ригеля (при наличии).
Параметры, отвечающие за размеры проёма и самого изделия высчитываются автоматически:
- IBS_Проем_Высота = Высота проёма = сумма всех вертикальных размеров + зазоры;
- IBS_Проем_Ширина = Ширина проёма = сумма всех горизонтальных размеров + зазоры;
- ADSK_Размер_Высота = Высота окна (изделия) = сумма всех вертикальных размеров;
- ADSK_Размер_Ширина = Ширина окна (изделия) = сумма всех горизонтальных размеров.
Дополнительные сведения
Штульповое окно
Стандартная конструкция предполагает импосты между всеми ячейками окна: открываемыми и глухими.
Стандартное окно (с импостом)
Штульповая конструкция заменяет импост штульповым механизмом открывания и фиксацией одной из пары створок.
Штульповое окно (без импоста)
