Общие сведения

Для попадания нужных категорий элементов в спецификации важно следить за правилами фильтрации. Большая часть спецификаций фильтруются по параметру Описание, реже - IBS_Группирование (используется в случаях, когда в спецификации нужно объединить несколько типов элементов по какому-либо признаку, например "Металлические изделия кровли" или "Элемент перемычки").

Для корректного подсчета элементов в некоторых спецификациях требуется дополнительное заполнение параметров, которое осуществляется через вспомогательные спецификации.

Витражи

IBS_О_Спецификация элементов заполнения витражных проемов

* Является составным параметром, объединяющим параметры ADSK_Марка и ADSK_Позиция.

IBS_О_Сводная спецификация элементов заполнения витражных конструкций

* Является составным параметром, объединяющим параметры ADSK_Марка и ADSK_Позиция.
** Является расчётным параметром, вычисляемым с помощью параметра IBS_Этаж числовой. Для подсчёта необходимо заполнить вспомогательную спецификацию IBS_В_Витражи_Для поэтажной, где:

1. В параметр «IBS_Этаж числовой» впишите номер этажа (1, 2, 3… );
2. Для подвала используйте -1, -2, -3,…;
3. Для чердака / кровли впишите номер, следующий за последним этажом.

Двери

IBS_О_Спецификация элементов заполнения дверных проемов

IBS_О_Сводная спецификация элементов заполнения дверных проемов

* Является расчётным параметром, вычисляемым с помощью параметра IBS_Этаж числовой. Для подсчёта необходимо заполнить вспомогательную спецификацию IBS_В_Двери_Для поэтажной, где:

1. В параметр «IBS_Этаж числовой» впишите номер этажа (1, 2, 3… );
2. Для подвала используйте -1, -2, -3,…;
3. Для чердака / кровли впишите номер, следующий за последним этажом.



IBS_О_Спецификация элементов заполнения лючков

Несколько категорий

IBS_О_Технические характеристики лифтов

* Является составным параметром, объединяющим параметры IBS_Кабина_Ширина и IBS_Кабина_Глубина.

IBS_О_Ведомость элементов кровли (воронки, аэраторы, люки выходов на кровлю)

IBS_О_Спецификация водосточных труб

IBS_О_Спецификация декоративных элементов

IBS_О_Спецификация козырьков

IBS_О_Спецификация корзин для кондиционеров

IBS_О_Спецификация кровельных зонтиков

IBS_О_Спецификация металлических изделий кровли (стремянки, мостики)

IBS_О_Спецификация фасадных панелей

IBS_О_Спецификация фасадных решеток

IBS_О_Спецификация элементов заполнения вентблоков

IBS_О_Спецификация элементов заполнения грязезащитных решеток

IBS_О_Спецификация элементов заполнения деформационных швов

IBS_О_Спецификация заполнения оконных и дверных проемов, ревизионных лючков

Ограждения

Семейства категории "Ограждение" (как системные, так и загружаемые) попадают только в спецификации по категории "Ограждение" и не попадают в спецификации по разным категориям. В свою очередь семейства, выполненные другими категориями (например, Каркас несущий), не попадают в спецификации по категории "Ограждения", но попадают в спецификации по разным категориям.

В шаблоне АР разработаны спецификации для обеих ситуаций:

IBS_О_Спецификация наружных ограждений (другая категория)

IBS_О_Спецификация наружных ограждений (категория Ограждение)

IBS_О_Спецификация ограждений лестничных клеток (другая категория)

IBS_О_Спецификация ограждений лестничных клеток (категория Ограждение)

IBS_О_Спецификация открытий парапетов

Окна

IBS_О_Спецификация элементов заполнения оконных проемов

IBS_О_Сводная спецификация элементов заполнения оконных проемов

* Является расчётным параметром, вычисляемым с помощью параметра IBS_Этаж числовой. Для подсчёта необходимо заполнить вспомогательную спецификацию IBS_В_Окна_Для поэтажной, где:

1. В параметр «IBS_Этаж числовой» впишите номер этажа (1, 2, 3… );
2. Для подвала используйте -1, -2, -3,…;
3. Для чердака / кровли впишите номер, следующий за последним этажом.



IBS_О_Спецификация оконных отливов

IBS_О_Сводная спецификация отливов и откосов

* Является расчётным параметром, вычисляемым с помощью параметра IBS_Этаж числовой. Для подсчёта необходимо заполнить вспомогательную спецификацию IBS_В_Окна_Для поэтажной, где:

1. В параметр «IBS_Этаж числовой» впишите номер этажа (1, 2, 3… );
2. Для подвала используйте -1, -2, -3,…;
3. Для чердака / кровли впишите номер, следующий за последним этажом.



IBS_О_Спецификация подоконных досок

IBS_О_Сводная спецификация подоконников

* Является расчётным параметром, вычисляемым с помощью параметра IBS_Этаж числовой. Для подсчёта необходимо заполнить вспомогательную спецификацию IBS_В_Окна_Для поэтажной, где:

1. В параметр «IBS_Этаж числовой» впишите номер этажа (1, 2, 3… );
2. Для подвала используйте -1, -2, -3,…;
3. Для чердака / кровли впишите номер, следующий за последним этажом.



Отделка (стены)

IBS_О_Спецификация черновой отделки стен квартир

IBS_О_Спецификация черновой отделки стен квартир 1 этажа

IBS_О_Спецификация черновой отделки стен МОП

IBS_О_Спецификация черновой отделки стен МОП 1 этажа

IBS_О_Спецификация черновой отделки стен подвала

IBS_О_Спецификация чистовой отделки стен квартир

IBS_О_Спецификация чистовой отделки стен квартир 1 этажа

IBS_О_Спецификация чистовой отделки стен МОП

IBS_О_Спецификация чистовой отделки стен МОП 1 этажа

IBS_О_Спецификация чистовой отделки стен подвала

Отделка фасада

IBS_О_Ведомость отделки фасадов

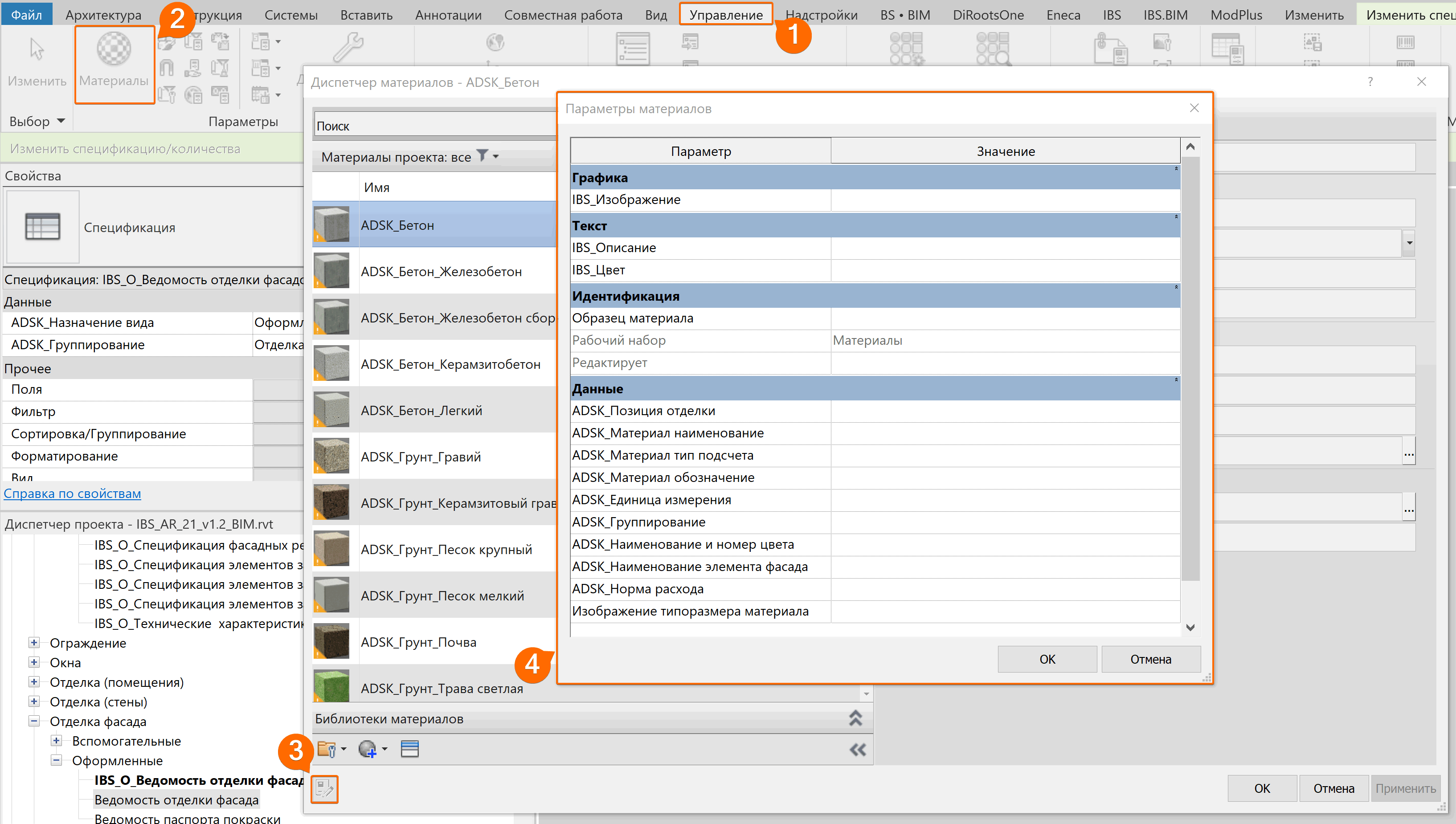

* Параметры находятся в Диспетчере материалов (Управление - Материалы - Пользовательские параметры).
** Добавление изображений в спецификации через легенду

Перекрытия

IBS_О_Экспликация полов и покрытий_Тип 1

IBS_О_Экспликация полов и покрытий_Тип 2

* Добавление изображений в спецификации через легенду

Перемычки

IBS_О_Ведомость перемычек_Тип 1

* Является составным параметром, объединяющим параметры ADSK_Марка и ADSK_Размер_Длина.
** Добавление изображений в спецификации через легенду

IBS_О_Ведомость перемычек_Тип 2

IBS_О_Спецификация элементов перемычек

Помещения

В зависимости от необходимой величины округления используется спецификация "IBS_О_Экспликация помещений(0.0)" или "IBS_О_Экспликация помещений(0.00)". В каждой из них настроена формула и форматирование для нужной величины округления. Менять форматирование единиц площадей в экспликациях помещений запрещено, так как может привести к неверному итоговому результату!

IBS_О_Экспликация помещений(0.0)

* Вводится необходимое значение этажа.

** Параметр Площадь_округл(0.0) является расчетным параметром, автоматически округляющим значение площади помещения до десятых. Используется для правильного подсчёта итогового значения площади по всем помещениям (т.е. чтобы в итоге по столбцу указывалась сумма округлённых до 1 десятичного знака значений).

IBS_О_Экспликация помещений(0.00)

* Вводится необходимое значение этажа.

** Параметр Площадь_округл(0.00) является расчетным параметром, автоматически округляющим значение площади помещения до сотых. Используется для правильного подсчёта итогового значения площади по всем помещениям (т.е. чтобы в итоге по столбцу указывалась сумма округлённых до 2 десятичных знаков значений).

Проёмы и отверстия

IBS_О_Ведомость оконных проёмов

IBS_О_Спецификация отверстий

Стены

IBS_О_Сводная спецификация стен
