Общие сведения
Семейство универсального окна является универсальным для типов с одним и двумя полотнами, распашных, складных, сдвижных, исключая балконные.
Семейство двери запрещается зеркалить в модели!
Принцип наименования типоразмеров двери
Наименование типоразмеров семейства отражает исключительно геометрические параметры двери.
Наименование представляет собой несколько блоков: место установки, количество полотен, наличие фрамуги, а также габариты, которые в свою очередь делятся на подблоки.
Между каждым из блоков ставится знак-разделитель: двойное нижнее подчеркивание (__). Между подблоками ставится знак-разделитель дефис (-).
Структура наименования
| Конфигурация | Габариты | Дополнительная информация | ||||||||||||||||
| Дверь | Внутренняя/наружная | Материал | Глухая/остекленная | Количество полотен* | Равнопольная/неравнопольная | Порог** | Фрамуга** | Ширина | Высота (h)*** | Место установки**** | Огнестойкость | |||||||
| Д | В | С | Г | - | 2 | Н | _ | П | - | Ф | __ | 1900 | - | 2500(h) | __ | Кв | __ | EI30 |
* Однопольную можно не указывать.
** Заполняется при наличии.
*** (h) является обязательной припиской.
**** По желанию.
Расшифровка
В наименовании типоразмеров используются принятые сокращения:
| Тип | Сокращение |
|---|---|
| Конфигурация | |
| Внутренняя | В |
| Наружная | Н |
| Глухая | Г |
| Остекленная | О |
| Материал | |
| Деревянная | Д |
| ПВХ | П |
| Стальная | С |
| Алюминиевая | А |
| Место установки | |
| Квартира | Кв |
| Входная (с улицы) | Вх |
| Лестнично-лифтовый узел | ЛЛУ |
| Переходная лоджия | Лодж |
| Детское образовательное учреждение | ДОУ |
| Встроенное помещение | Вс |
| Техническое помещение | Тх |
| Раздвижная | Рз |
Складная 2 секции | Ск_х2 |
| Складная 3 секции | Ск_х3 |
Порядок работы в модели
Все параметры, начинающиеся с префикса ADSK или IBS можно заполнять как в настройках экземпляра семейства, так и через спецификации.
Выбираем необходимый и уже преднастроенный тип двери. Устанавливаем выбранный тип в несущую стену (не в облицовку утеплителем/отделку).
Выбираем открывание двери. Если нужно левое открывание - ставим галочку, если правое - убираем.
При необходимости размещения перемычки ставим галочку напротив параметра IBS_Перемычка_Наличие. Здесь же задаём ей тип (IBS_Перемычка_Тип) и назначаем длину опирания (Перемычка_Опирание_Л/Пр).
Настраиваем привязку в стене, а также монтажные зазоры и четверти (именно они определяют габариты проёма в стене и нахлёст утеплителя).
Для копирования создаем аналоги. Новые двери будут с уже настроенными зазорами, четвертями и перемычками. (Изменить зазоры для списка окон можно будет через спецификацию в любой момент)
В настройках и именах типов ничего не меняем!
Привязка в стене
Параметр IBS_Привязка в стене обозначает привязку к внешней грани стены (по умолчанию = 0).
Если значение < 0, то это - глубина четверти в стене основе.
Если значение > 0 , то это - вынос в утеплитель.
IBS_Привязка в стене = 50
IBS_Привязка в стене = 0
(Вставка по грани стены)
IBS_Привязка в стене = -50
(Привязка с четвертью)
Монтажные зазоры и четверти
Монтажные зазоры двери являются параметрами экземпляра, могут быть заданы раздельно для всех сторон окна или совместно для трех сторон (Л, Пр, В) + отдельно для нижней стороны (Н), т.к. она всегда отличается от других.
Четверти являются параметрами экземпляра, могут быть заданы как раздельно, так и совместно для трех сторон + отдельно для нижней; могут образовываться как снаружи стены-основы (в утеплителе), так и внутри - для классических четвертей в кирпичной стене.
Для монтажных зазоров и четвертей размер нижней стороны всегда задаётся отдельно.
В случае стыковки разных материалов стен не всегда возможны стандартные зазоры и четверти со всех сторон двери (окна/проема). Для подобного случая предусмотрена возможность раздельного управления зазорами и четвертями с помощью настройки параметров IBS_Монтажные зазоры равны и IBS_Четверти равны.
Таким образом, когда напротив параметра IBS_Монтажные зазоры равны стоит галочка, размеры монтажных зазоров по 3 сторонам равняются значению параметра IBS_Монтажный зазор:
В противном случае для каждого отдельного зазора размер регулируется собственным параметром:
В несущей стене или кладке монтажный зазор снизу (Н) = толщина конструкции пола.
В каркасной перегородке = 0, т.к. она ставится на стяжку.
Порядок сборки типоразмеров двери
Задание необходимой конфигурации
В параметре Коробка_Тип выбирается тип коробки: С порогом или Без порога (Влж_IBS_Коробка). Если тип будет с порогом, сразу ставим галочку напротив параметра Коробка_Тип с порогом (это понадобится для маркировки).
Далее настраиваем полотна:
Двупольная дверь (Двупольная
) или однопольная (Двупольная
),
Неравнопольная (Неравнопольная ) или равнопольная (Неравнопольная ).
Выбираем типы полотен для левого и правого полотен в параметрах Полотно_Левое и Полотно_Правое (Влж_IBS_Полотно).

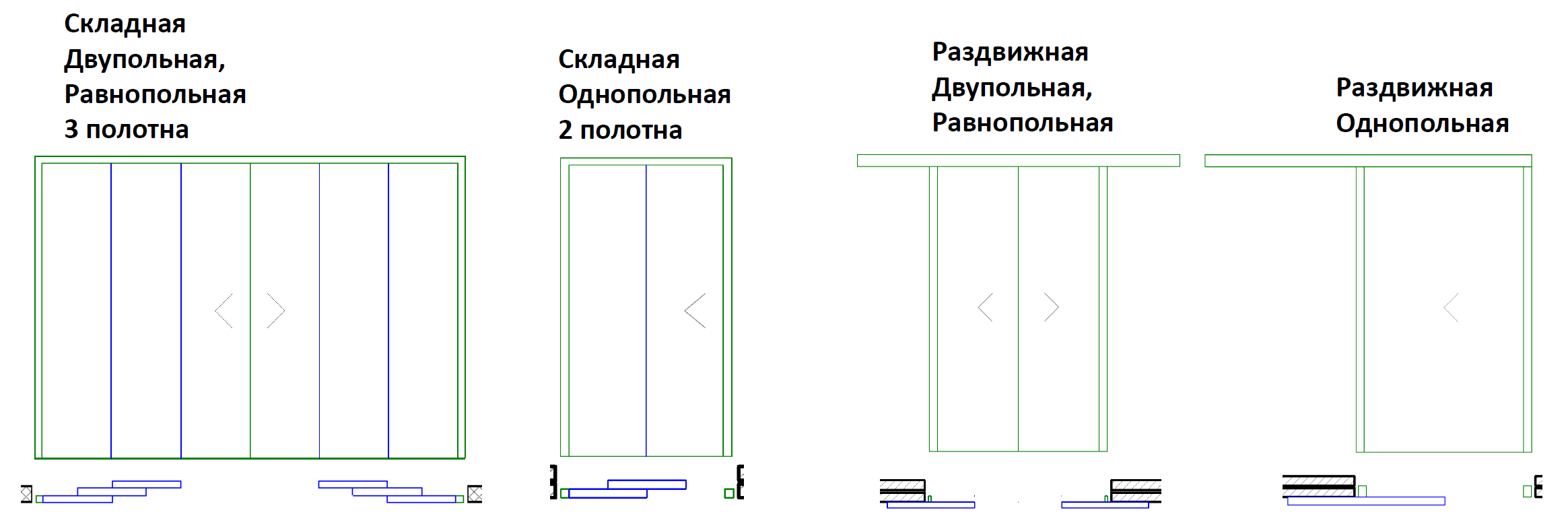

Далее в соответствии с выбранными типами полотен с помощью галочек указываем, если дверь Раздвижная/Складная_х2/Складная_х3.
При необходимости наличия фрамуги ставим галочки напротив параметра Фрамуга и выбираем тип в параметре Фрамуга_Тип (Влж_IBS_Фрамуга).
Далее указываются необходимые характеристики двери, включая материал. С помощью формул в семействе эти данные автоматически заполняются в соответствующих параметрах, которые затем могут использоваться для создания составных параметров в спецификациях, а также для маркировки. Серым цветом представлены автоматически заполняемые параметры, черным - параметры, которые необходимо заполнить самостоятельно.
Настройка размеров
Когда конфигурация типоразмера создана, можно переходить к заданию размеров основных элементов: высоты и ширины двери, высоты фрамуги и расположения дополнительного ригеля (при наличии).
Параметры, настраиваемые вручную:
- Высота = Высота окна (изделия)
- Ширина = Ширина окна (изделия)
- IBS_Ширина основного полотна = Ширина большего из полотен. Настраивается для двупольной двери.
- IBS_Фрамуга высота = Высота фрамуги. Настраивается для дверей с фрамугой.
Параметры, отвечающие за размеры проёма и самого изделия высчитываются автоматически:
- IBS_Проем_Высота = Высота проёма = сумма всех вертикальных размеров + зазоры;
- IBS_Проем_Ширина = Ширина проёма = сумма всех горизонтальных размеров + зазоры;
- ADSK_Размер_Высота = Высота окна (изделия) = сумма всех вертикальных размеров;
- ADSK_Размер_Ширина = Ширина окна (изделия) = сумма всех горизонтальных размеров.
