Тип_СК (Группа модели)

Как правило категория семейств в Revit совпадает с параметров Брусники "Тип_СК", однако всегда нужно перепроверять список семейств относящихся к тому или иному "Тип_СК". Например, категория в Revit "Арматура воздуховодов" может иметь Тип_СК = Оборудование. Тоже самое касается например и категории "Невалидируемое семейство ВИС". С данным типом нужно быть предельно внимательным, как правило он присваивается некоторым общим вложенным семействам. Со списком Тип_СК для семейств ВИС можно ознакомиться по ссылке ниже.

Чек-лист ВИС

Загружаемые параметры BRU и ADSK

Для каждого Тип_СК предусмотрен свой список загружаемых параметров и их приоритет. Со списком загружаемых параметров можно ознакомиться по ссылке ниже.

Параметры строительных конструкций

Если открыть документ, то в нем так же видно список Тип_СК.

Раскрыв любой Тип_СК, можно увидеть типы параметров и их приоритет. Всегда используем параметры с 1 приоритетом.

Параметры из "расположения" (желтые) делаем параметрами экземпляра в семействах. Параметры из "стандартизации" и "расчетные параметры" (зеленые) делаем параметрами типоразмера.

Однако, если "зеленые" параметры можно заполнить через формулу, то можно сделать их параметрами экземпляра.

Принцип заполнения загружаемых параметров BRU и ADSK (родительские семейства)

1. ADSK_Номер секции - заполняется проектировщиком и зависит от места расположения;
2. BRU_Назначение - заполняется проектировщиком и зависит от части системы (принцип заполнения описан в Чек-листе ВИС);
3. ADSK_Этаж - заполняется проектировщиком и зависит от места расположения;
4. ADSK_Завод изготовитель - заполняется BIM-специалистом, если неизвестен производитель, то остается пустым;
5. BRU_Марка - заполняется BIM-специалистом, как правило в ней указываются габаритные размеры изделия (ширина, высота, глубина, длина, диаметр);
6. BRU_Система - заполняется проектировщиком и зависит от типа системы;
7. BRU_Тип и BRU_Вид - заполняются по возможности BIM-специалистом, как правило тип и вид можно узнать из наименования семейства.

   Например: BRU_Клапан стеновой_Противопожарный прямоугольный_КПУ-2Н-О-Н-АхВ-1ф-MV230-ВН-КК_ВЕЗА, тогда BRU_Тип = "Клапан", BRU_Вид = "Стеновой противопожарный прямоугольный", BRU_Марка = КПУ-2Н-О-Н-АхВ-1ф-MV230-ВН-КК, ADSK_Завод изготовитель = "ВЕЗА"

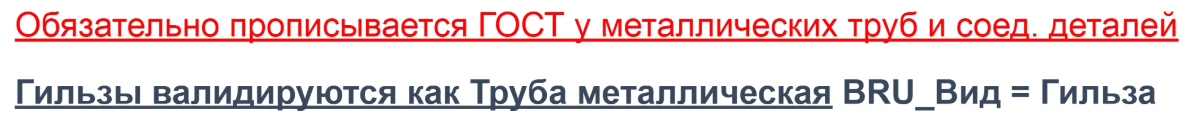

   Но есть Тип_СК, в которых сразу регламентируется как должен заполняться BRU_Вид. Например, для Тип_СК = "Труба металлическая" , а именно для гильз BRU_Вид = "Гильза".
   Еще пример, для Тип_СК = "Металлическая соединительная деталь трубы" и Тип_СК = "Полимерная соединительная деталь трубы" для отводов и тройников BRU_Вид = "15 град", т.е. должен быть прописан угол отвода/тройника по ГОСТ и быть стандартным (15, 45, 90 град)


   Поэтому ОЧЕНЬ ВНИМАТЕЛЬНО читаем Чек-листе ВИС.

Принцип заполнения загружаемых параметров BRU и ADSK (общие вложенные семейства)

В общие вложенные семейства добавляются все параметры, что и в родительское семейство. Все параметры заполняются по такому же принципу, что и выше. Параметры, которые остались незаполненные делаются параметрами экземпляра и подвязываются к параметрам родительского семейства.

Версия Revit

Семейства, которые адаптируются/корректируются под Бруснику остаются, той же версией и не обновляются.
Например: Проектировщик просит адаптировать семейство 2020 версии Revit → Семейство адаптируем под стандарт Брусники и сохраняем в версии Revit 2020.
