Общие сведения

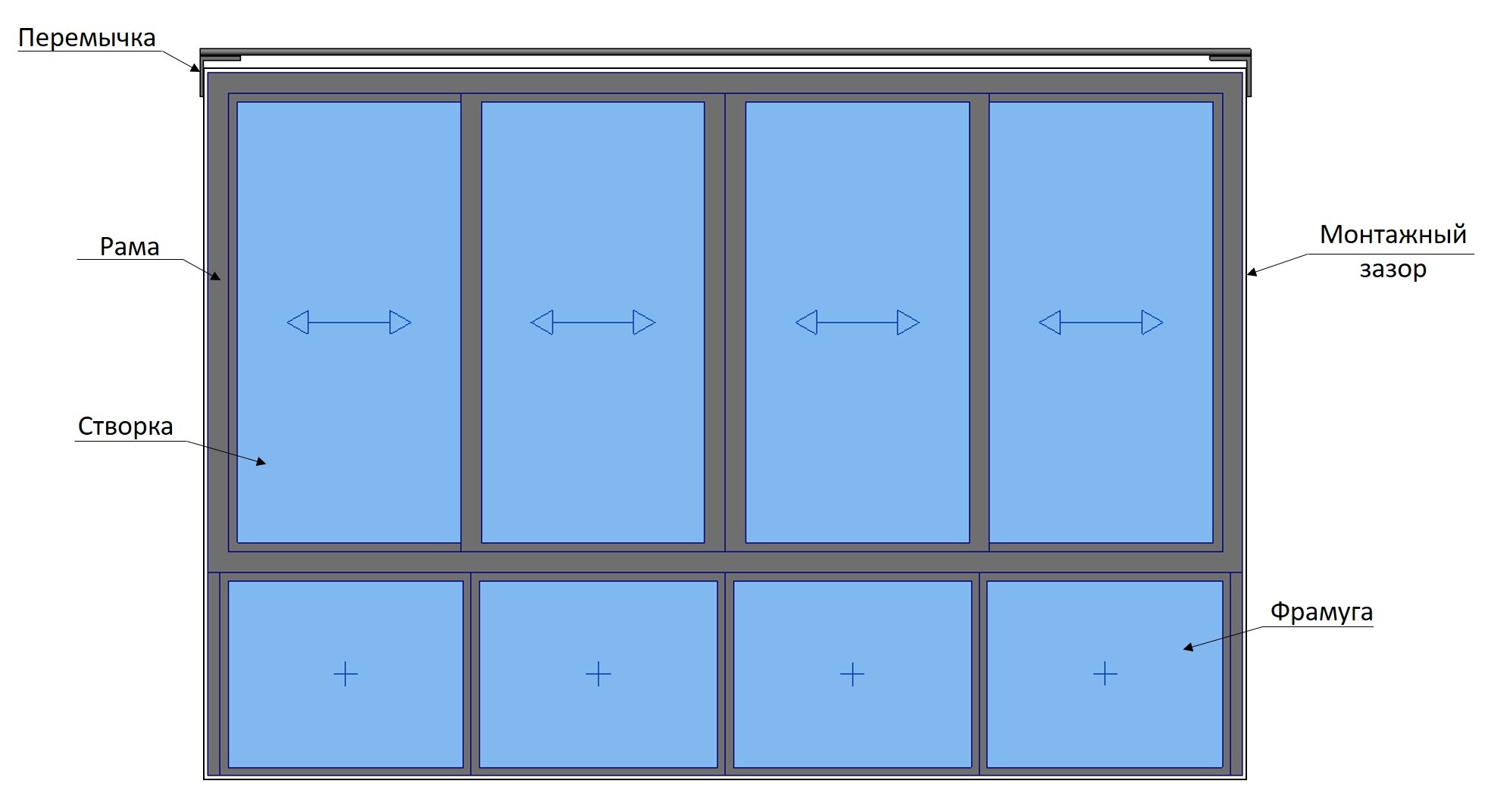

Семейства "IBS_Окно_Раздвижное_Универсальное" и "IBS_Окно_Раздвижное_Угловое_2 стороны" представляет собой различные конфигурации рядов створок: от 2 до 4 створок в ряду по горизонтали и 2 по вертикали. Для каждой из створок можно назначить свой тип открывания. На изображении ниже показаны основные элементы конструкции окна:

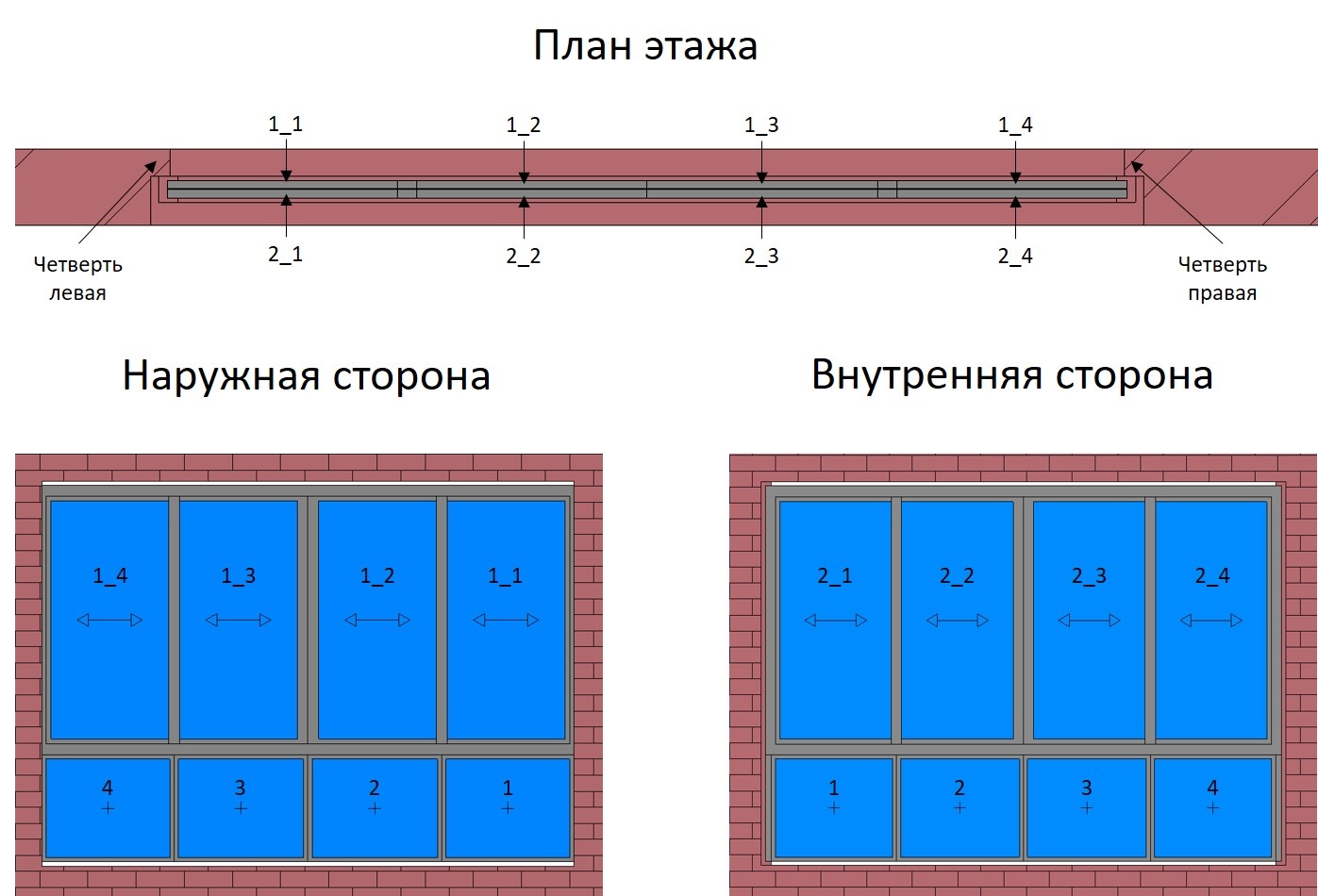

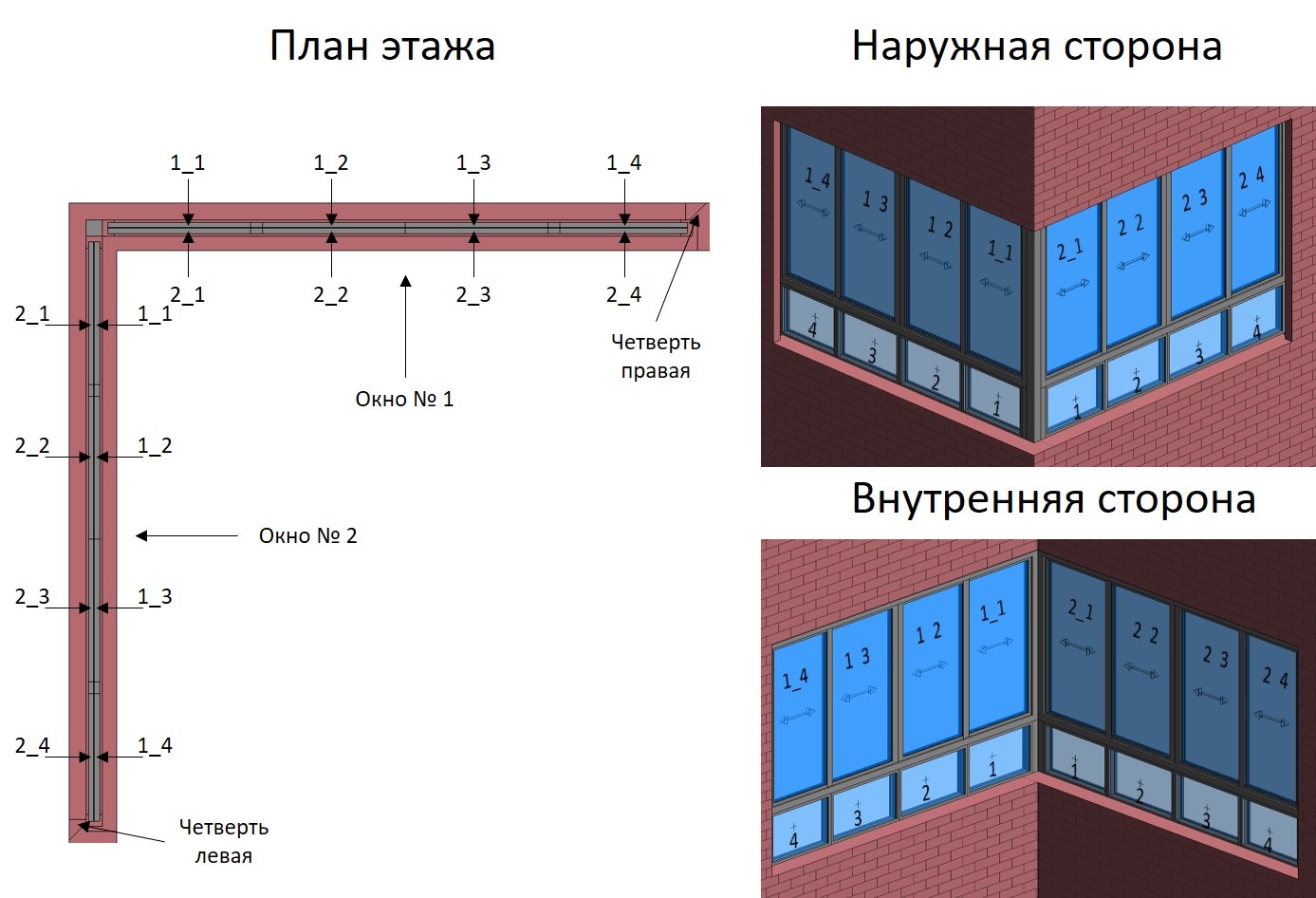

На изображениях ниже показана структура нумерации створок и фрамуг для "IBS_Окно_Раздвижное_Универсальное" и для "IBS_Окно_Раздвижное_Угловое_2 стороны":

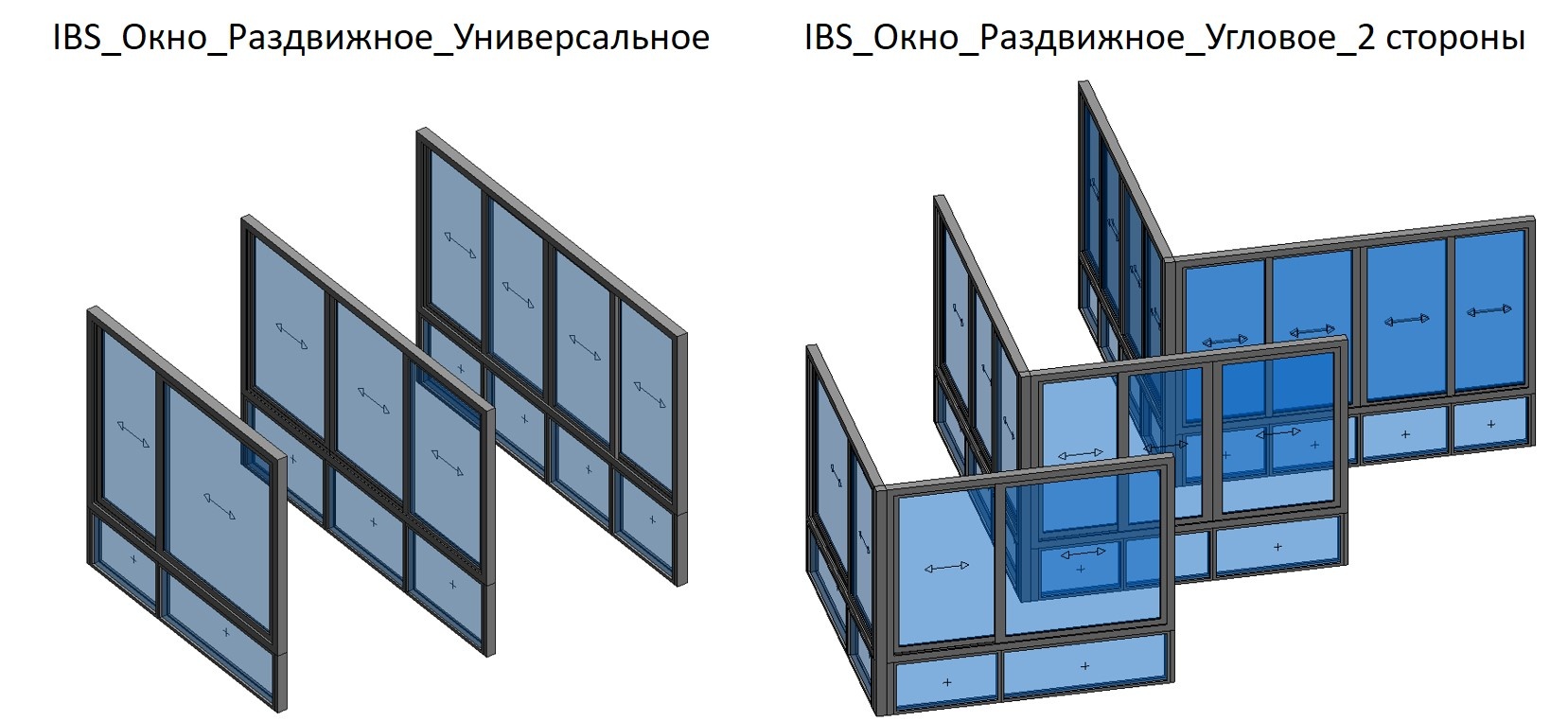

Типы конфигурации окон
Для семейства окна "IBS_Окно_Раздвижное_Универсальное" количество створок может быть от 2 до 4, количество фрамуг равняется количеству створок в окне. В семействе окна "IBS_Окно_Раздвижное_Угловое_2 стороны" количество створок с каждой из сторон может быть от 2 до 4, количество фрамуг также равняется количеству створок в окне.
Принцип наименования параметров
В семействах "IBS_Окно_Раздвижное_Универсальное" и "IBS_Окно_Раздвижное_Угловое_2 стороны" параметры называются по следующему принципу, изображенному ниже:
Принцип наименования типоразмеров окна

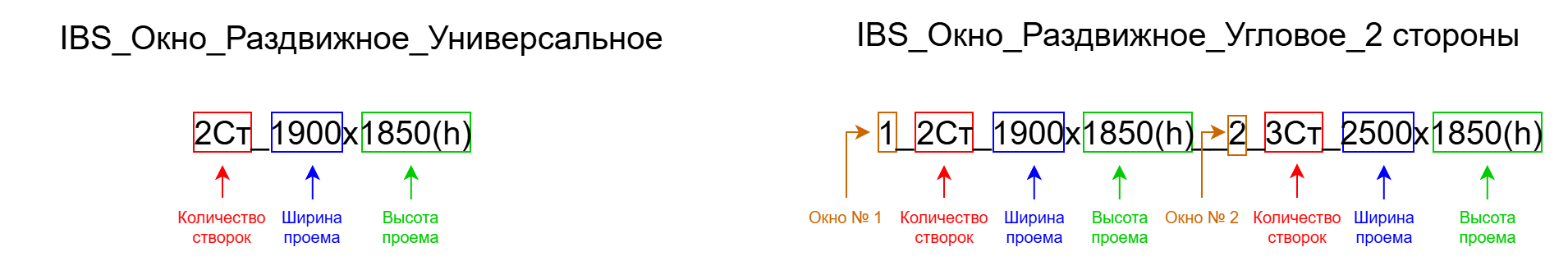

Наименование типоразмеров семейства отражает исключительногеометрические параметрыокна. Типы именуютсяслева направо. Для семейства "IBS_Окно_Раздвижное_Угловое_2 стороны" наименование представляет собой несколько блоков: конфигурация окна, а также габариты, которые в свою очередь делятся на подблоки. Между каждым из блоков ставится знак-разделитель: двойное нижнее подчеркивание (__). Принцип наименования приведен ниже:
Порядок работы в модели
Семейство "IBS_Окно_Раздвижное_Универсальное"

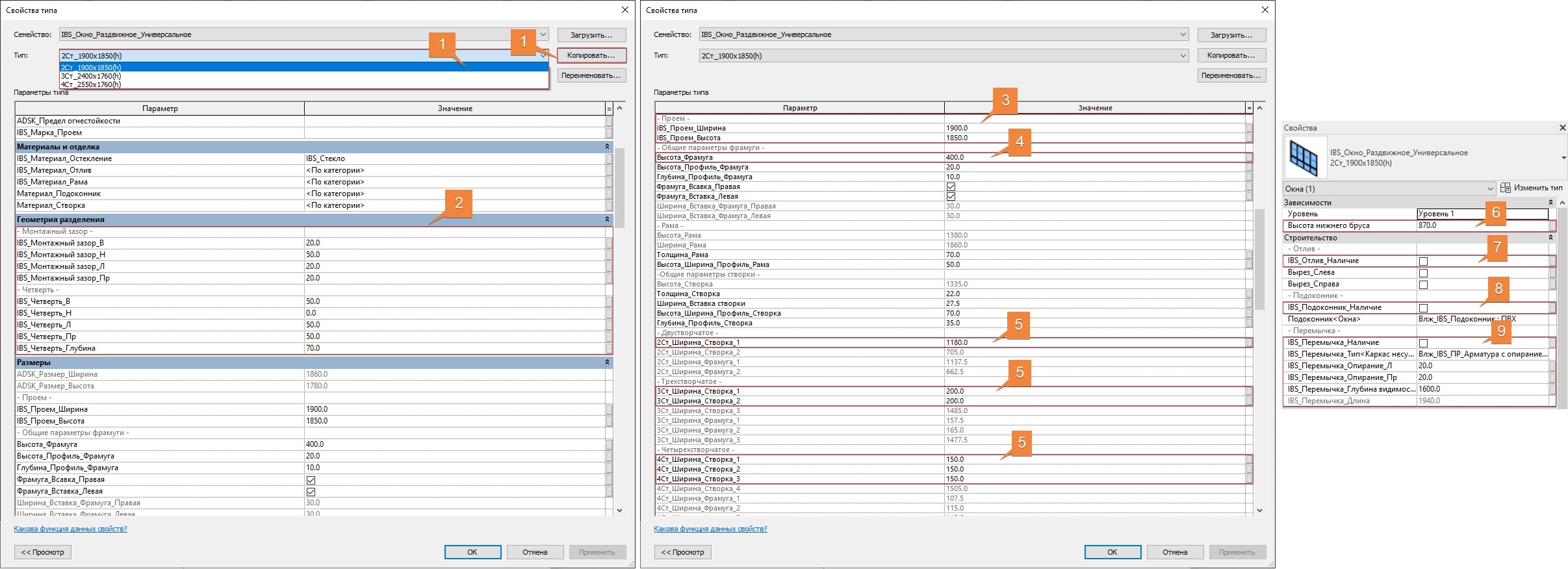

Выбираем необходимый и уже преднастроенный тип окна. Копируем его типоразмер. Переименовываем в соответствии с принципом наименования типоразмера окна. Устанавливаем выбранный тип внесущую стену(не в облицовку утеплителем/фасадную отделку).
Задаем значения параметрам монтажных зазоров и четвертей.
Задаем общую ширину и высоту окна.
Задаем высоту фрамуги.
В зависимости от того какой тип окна (2,3,4 створки) задаем значения ширины створок для конкретного типа.
В параметрах экземпляра задаем высоту нижнего бруса.
При необходимости ставим галочку на наличие отлива.
При необходимости ставим галочку на наличие подоконника.
При необходимости ставим галочку на наличие перемычки и задаем опирание слева и справа.
Семейство "IBS_Окно_Раздвижное_Угловое_2 стороны"

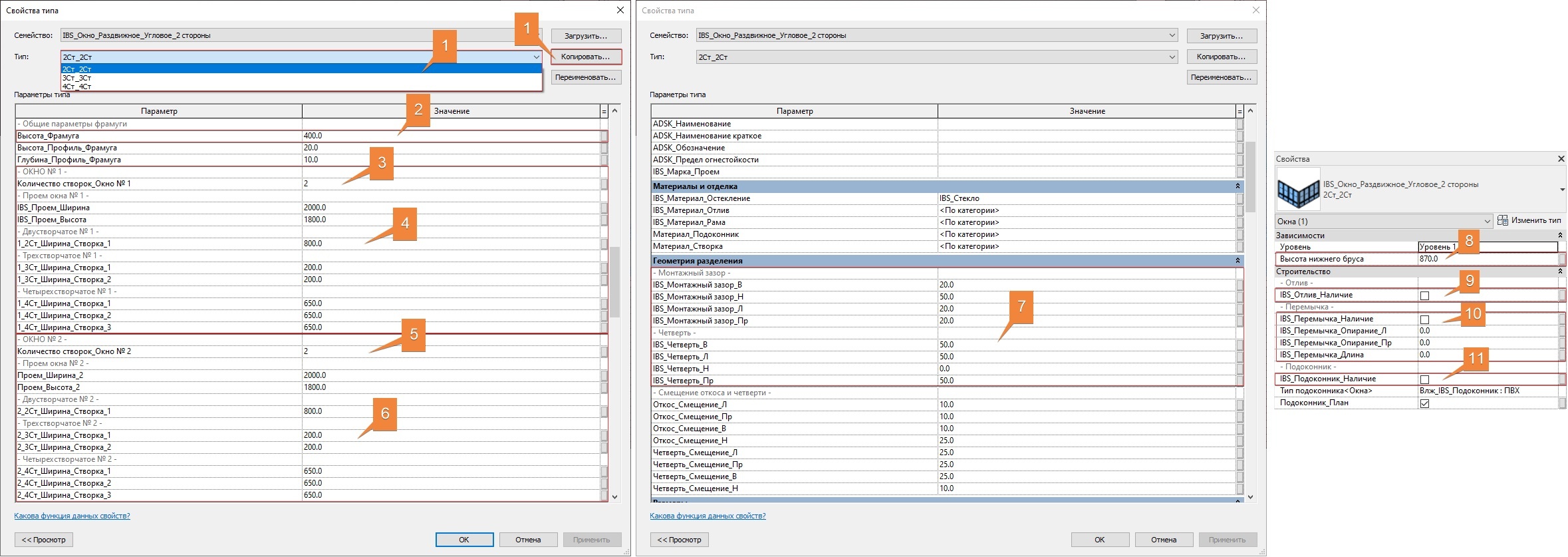

Выбираем необходимый и уже преднастроенный тип окна. Копируем его типоразмер. Переименовываем в соответствии с принципом наименования типоразмера окна. Устанавливаем выбранный тип внесущую стену(не в облицовку утеплителем/фасадную отделку).
Задаем высоту фрамуги.
Задаем количество створок для окна № 1 (2 - двустворчатое, 3 - трехстворчатое, 4 - четырехстворчатое)
Задаем общую ширину и высоту окна № 1, а также ширину створок в зависимости от их количества.
Задаем количество створок для окна № 2 (2 - двустворчатое, 3 - трехстворчатое, 4 - четырехстворчатое)
Задаем общую ширину и высоту окна № 2, а также ширину створок в зависимости от их количества.
Задаем значения параметрам монтажных зазоров и четвертей.
В параметрах экземпляра задаем высоту нижнего бруса.
При необходимости ставим галочку на наличие отлива.
При необходимости ставим галочку на наличие подоконника.
При необходимости ставим галочку на наличие перемычки и задаем опирание слева и справа.
Смещение откосов и четвертей

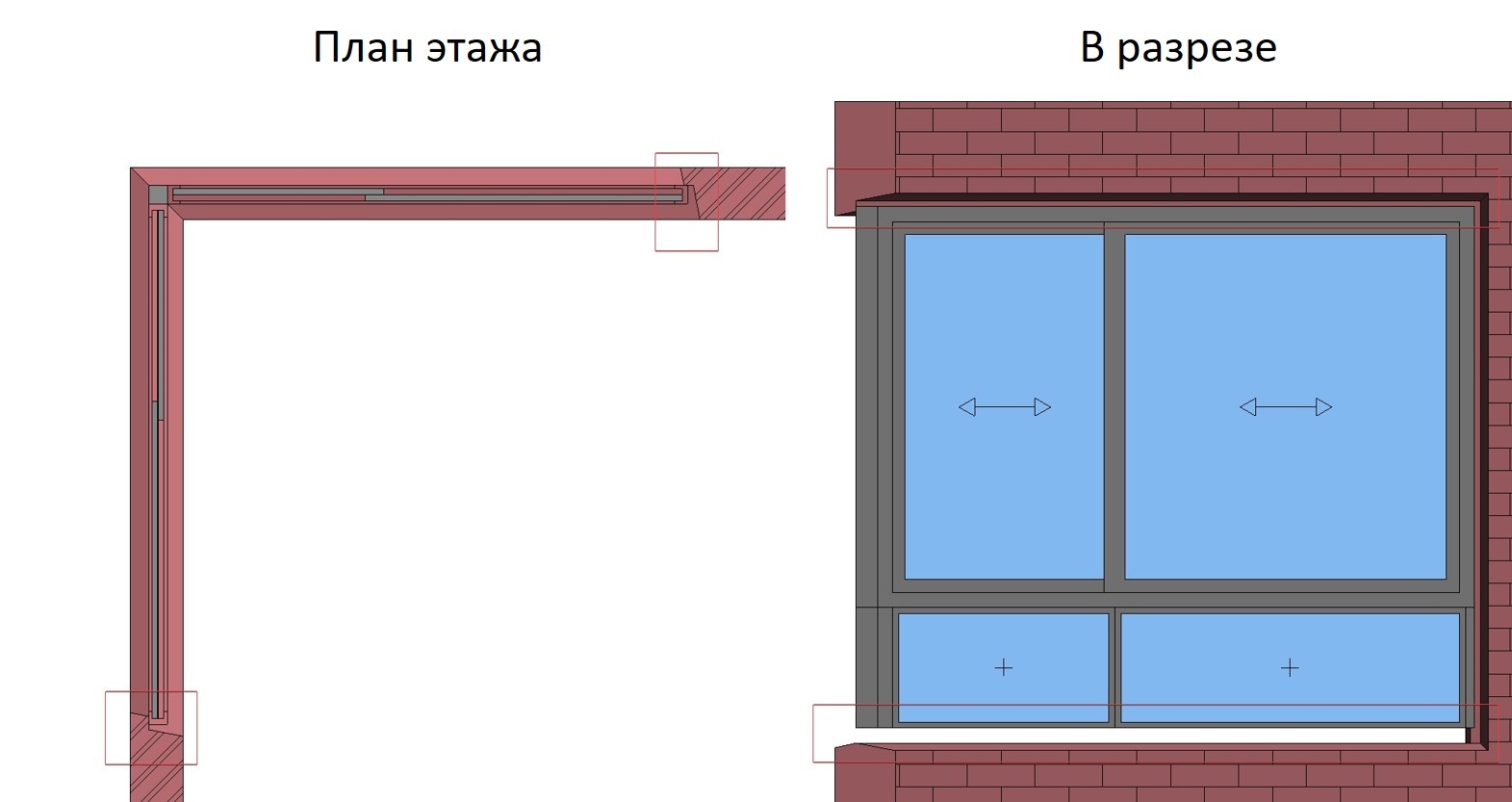

Для семейств "IBS_Окно_Раздвижное_Универсальное" и "IBS_Окно_Раздвижное_Угловое_2 стороны" реализована возможность смещения откосов и четвертей на определенное расстояние (угол). Смещение откосов и четвертей происходит слева/справа/снизу/сверху у окна.
Для смещения откосов и четвертей отвечают следующие параметры представленные ниже:

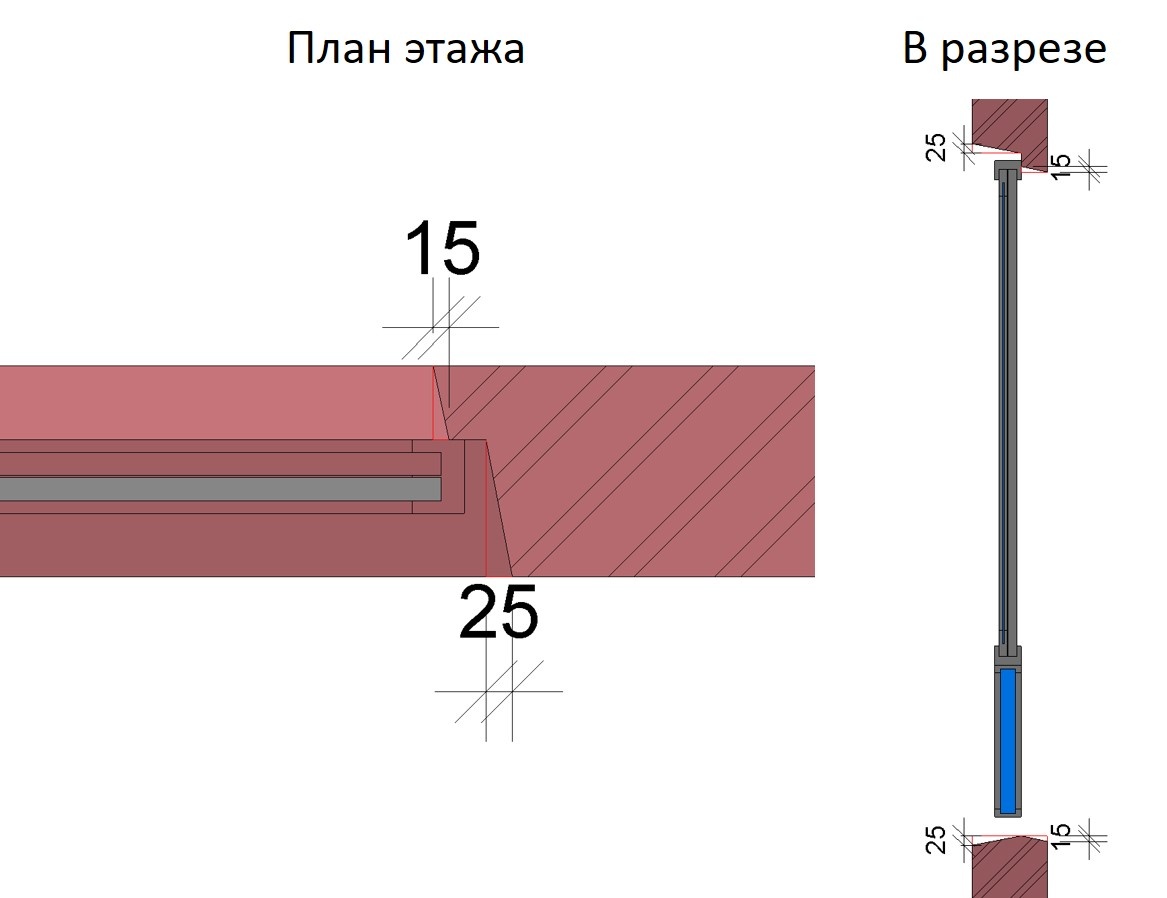

По какому принципу происходит измерение расстояния смещение откосов и четвертей приведено ниже:
