Подгрузка связей КР

Модели КР загружаются в модели АР как связи Revit согласно инструкции:

Подгрузка связанного файла

Настройка рабочих наборов связей КР

Для ускорения работы в моделях АР, куда подгружены связи КР, рекомендуется отключать ненужные РН связей (с армированием, грунтом, подготовкой, уровнями и сетками и пр.).

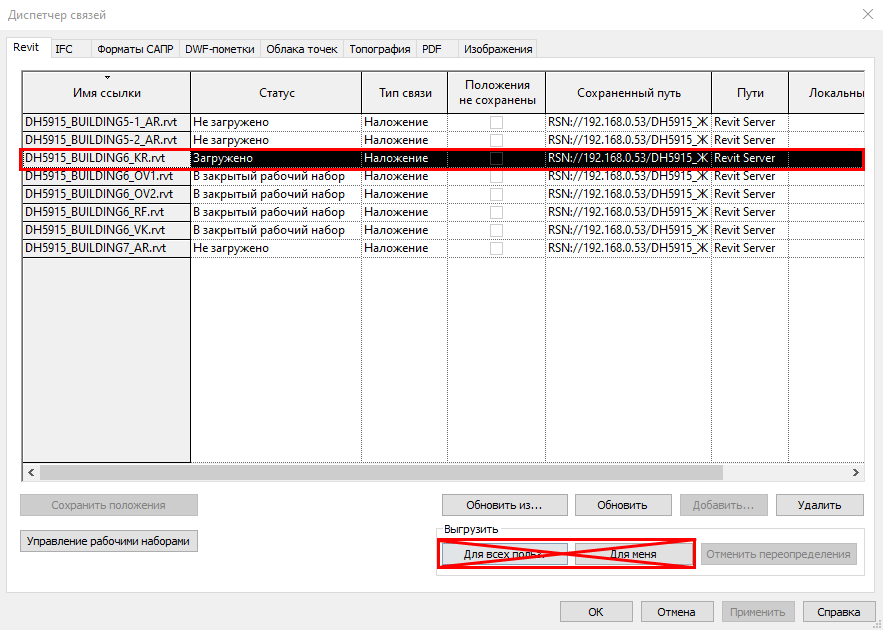

Для этого на вкладке Управление открываем Диспетчер связей:

Выделяем связанный файл, справа внизу нажимаем на кнопку Управление рабочими наборами:

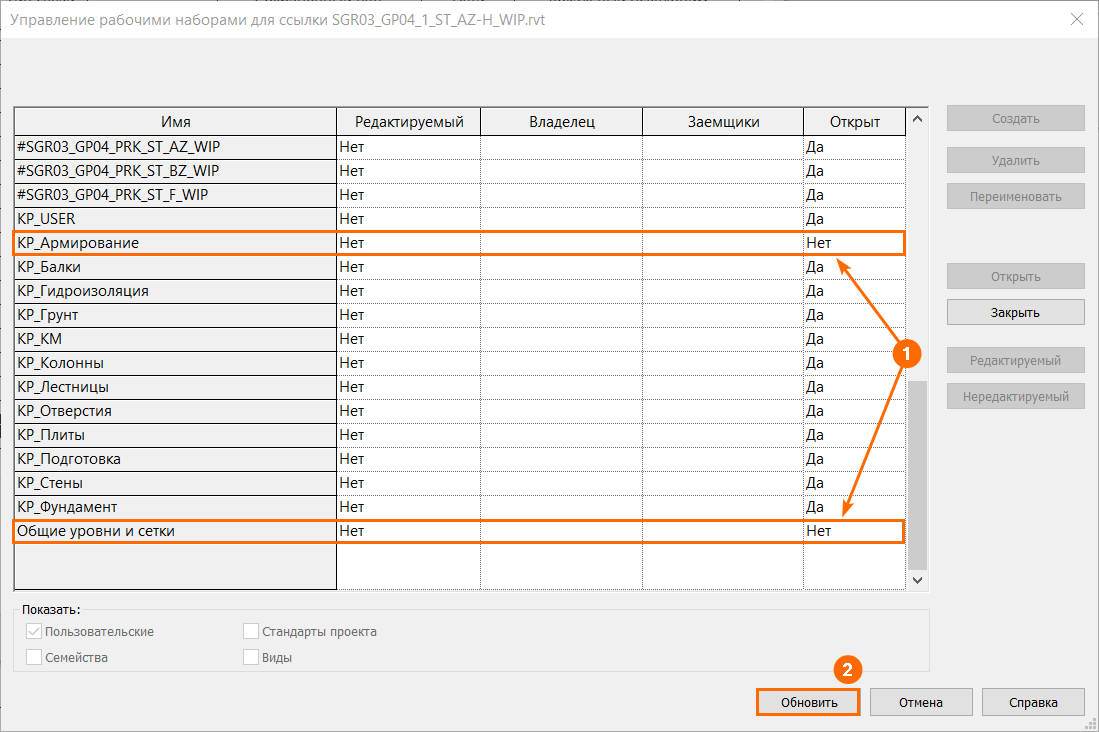

Откроется окно управления рабочими наборами для выбранной связи. Здесь у ненужных РН следует поставить Нет в столбце "Открыт", далее нажать Обновить. Стоит иметь в виду, что после нажатия последней кнопки связь будет перезагружена, т.е. это требует столько же времени, сколько требует загрузка связи.

После этого при каждой последующей загрузке связи данные РН загружаться не будут и, соответственно, не будут видны ни на одном виде в рабочей модели.

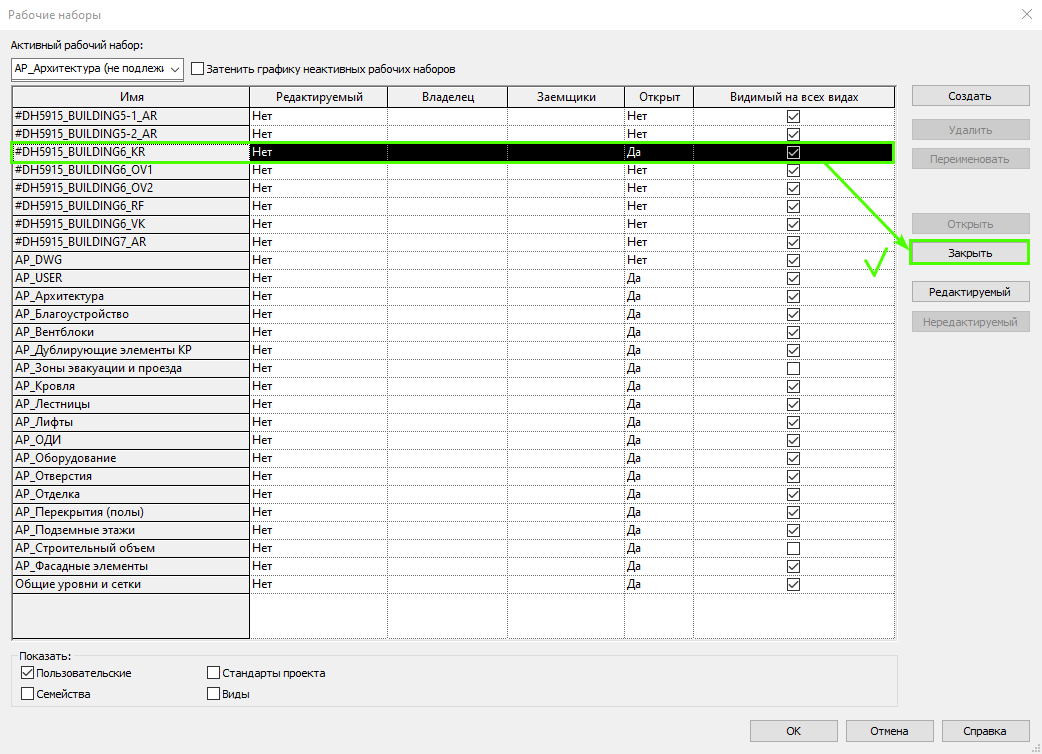

Выгрузка связей КР

Дублирующие элементы КР

На стадии ОПР/ПД, когда модели КР ещё не начаты/находятся в разработке, ЖБ конструкции моделируются в моделях АР.

Для предотвращения появления фиктивных коллизий между элементами АР и КР, во избежание дублирования данных элементов в сводных моделях и при подгрузке связей в модели смежных разделов, а также для прочих целей, элементы, дублирующие конструкции КР, должны быть:

1. Помещены в соответствующий рабочий набор (АР_Дублирующие элементы КР в шаблоне АР от IBS; у некоторых заказчиков данный РН в шаблоне может называться иначе);
2. Наименованы в соответствии с правилами наименования:
   АР_Наименование стен
   АР_Наименование перекрытий
   АР_Наименование лестниц

После появления данных монолитных конструкций в моделях КР есть 2 дальнейших сценария работы:

1. Дублирующие элементы из модели АР удаляются (кроме тех элементов, в которых расположены проёмы).

   1. Преимущества: исключена ситуация, когда конструктивные элементы не совпадают между моделями АР и КР, их взаимное расположение не требуется проверять;
   2. Недостатки: могут возникнуть проблемы со связанным файлом КР, из-за чего могут слететь привязки, размеры и границы помещений, что необходимо будет поправлять вручную.
2. Дублирующие элементы остаются в модели АР
   1. Преимущества: независимость от файла КР;
   2. Недостатки: расположение дублирующих элементов относительно модели КР необходимо регулярно проверять с помощью специальных шаблонов видов: АР_Сравнение конструкций АР-КР.

Линии выносок у марок помещений в Revit 2023

При открытии моделей АР без загрузки связей КР помещения теряют свои границы, из-за чего у марок помещений появляется линия выноски. При попытке убрать выноску марка помещений перемещается, что приходится исправлять вручную для каждой марки.

Такое поведение марок помещений появляется в Revit версии 2023.1.

По этой причине каждому пользователю, работающему (или заходящему в модели АР без отсоединения, например, BIM-специалисту) в моделях АР, необходимо отключить функцию автоматического включения выноски у марок помещений в настройках Revit на своём ПК.

Для этого нужно в папке "C:\Users\*username*\AppData\Roaming\Autodesk\Revit\Autodesk Revit 2023" найти файл Revit.ini, открыть его и в блоке [Misc] прописать "DisableRoomAreaSpaceAutomaticLeader=1", далее сохранить файл Revit.ini. При последующем открытии Revit эта функция будет деактивирована.

Если файл Revit.ini настроен, то выноски у марок неокружённых помещений появляться не будут: марки просто будут отображаться с вопросиками на своих местах до момента обновления связей КР.
