Для сравнения железобетонных конструкций между моделями АР и моделями КР в шаблоне АР (v2.0 и выше) предусмотрены шаблоны видов:

  • IBS_Проверка_План этажа_АР-КР_Стены;
  • IBS_Проверка_План этажа_АР-КР_Перекрытия;
  • IBS_Проверка_Разрез_АР-КР;
  • IBS_Проверка_3D_АР-КР.

В моделях АР, созданных НЕ на основе шаблона АР от IBS версии v2.0 или выше, данные шаблоны видов отсутствуют. Их можно скопировать через копирование стандартов проекта из данного файла:

IBS_Проверка_АР-КР_Шабло…

В случае, если рабочая модель была создана НЕ на основе шаблона АР от IBS, данные шаблоны видов необходимо доработать.

Принцип работы

Шаблоны видов для сравнения конструкций между АР и КР окрашивают элементы следующим образом:

  1. Категории элементов Каркас несущий,Несущие колонны,Стены, ПерекрытияиФундамент несущей конструкции окрашиваются в синий;
  2. Затем с помощью фильтра элементы, находящиеся в РН АР_Дублирующие элементы КР, окрашиваются в желтый;
  3. С помощью другого фильтра элементы, находящиеся в РН АР_Архитектура, окрашиваются в белый.

Таким образом, монолитные конструкции из модели КР окрашиваются в синий цвет, а из модели АР - в желтый. В местах их пересечения они отображаются серым. Немонолитные конструкции АР становятся белыми.

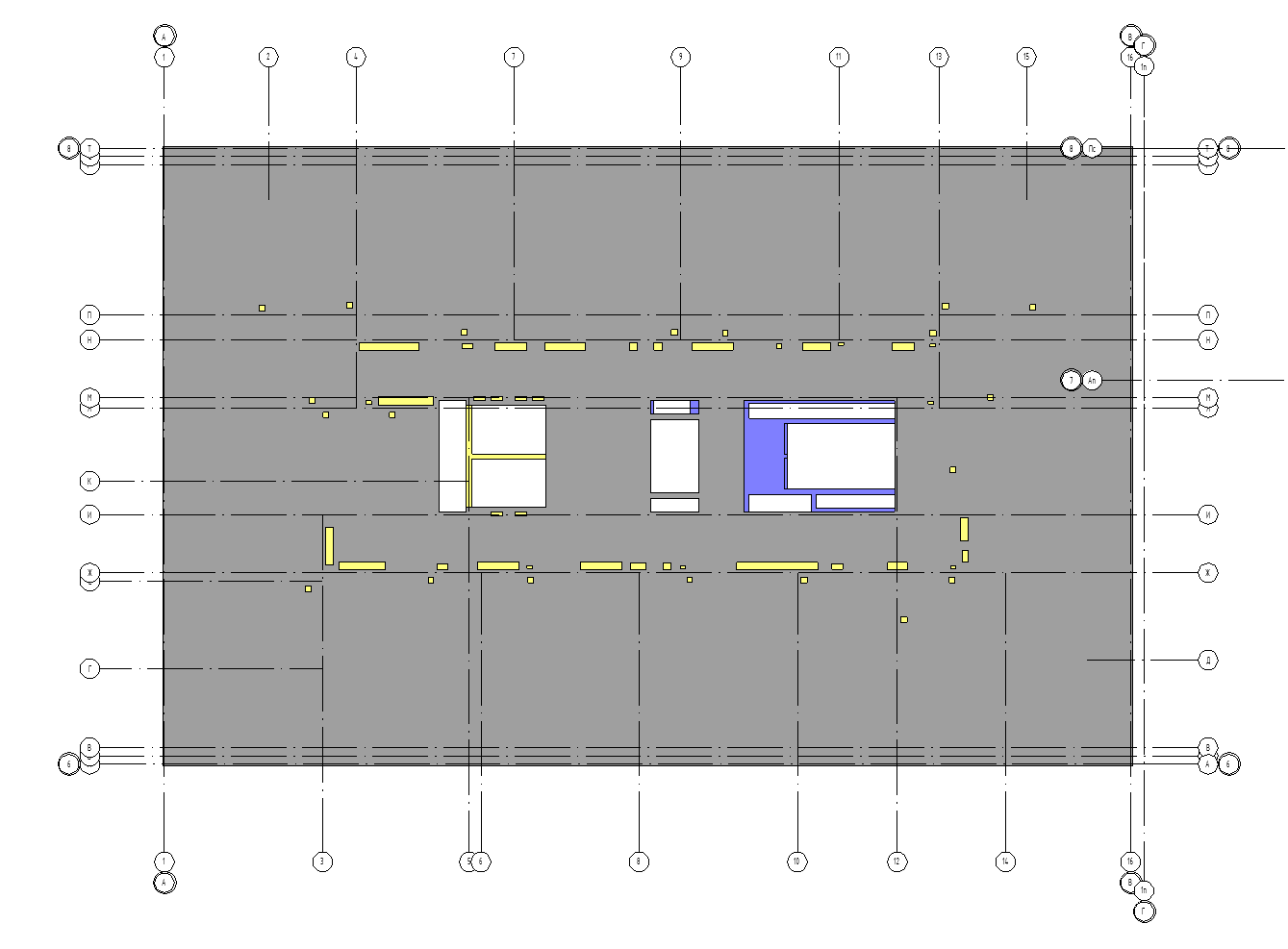

В результате получается так:


Несовпадающие места будут подсвечены синим или желтым цветом:

  • Синим, если выступает элемент из модели КР;
  • Желтым, если выступает элемент из модели АР.


Настройка проверочных видов

Корректность рабочих наборов

Так как окрашивание/скрытие элементов с помощью данных шаблонов видов опирается на принадлежность элементов к рабочим наборам, в первую очередь необходимо убедиться, что элементы определены корректно. Прежде всего важно, чтобы монолитные конструкции находились в наборе АР_Дублирующие элементы КР, а немонолитные - в АР_Архитектура. Если модель создана не на основе шаблона АР от IBS, данные РН могут иметь другие названия.

Для этого нужно перейти на проверочные 3D виды для рабочих наборов и убедиться, что элементам модели назначен правильный рабочий набор. Элементы из некорректных РН необходимо перенести в соответствии с назначением!

Создание видов

Создаём план этажа/разрез/3D вид. Далее назначаем созданным видам шаблон вида:

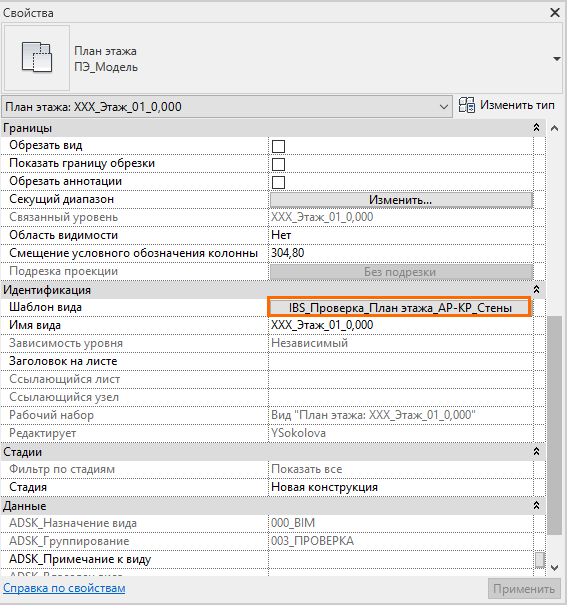

  • Для плана этажа: IBS_Проверка_План этажа_АР-КР_Стены (для проверки положения стен, колонн, пилонов) илиIBS_Проверка_План этажа_АР-КР_Перекрытия (для проверки границ перекрытий):


В некоторых случаях для корректного отображения конструкций необходимо поправить значения секущего диапазона вида.

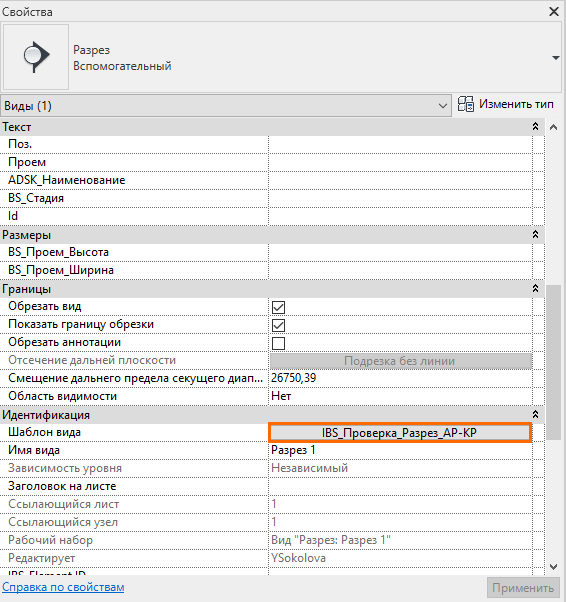

  • Для разреза: IBS_Проверка_Разрез_АР-КР (для проверки положения перекрытий):

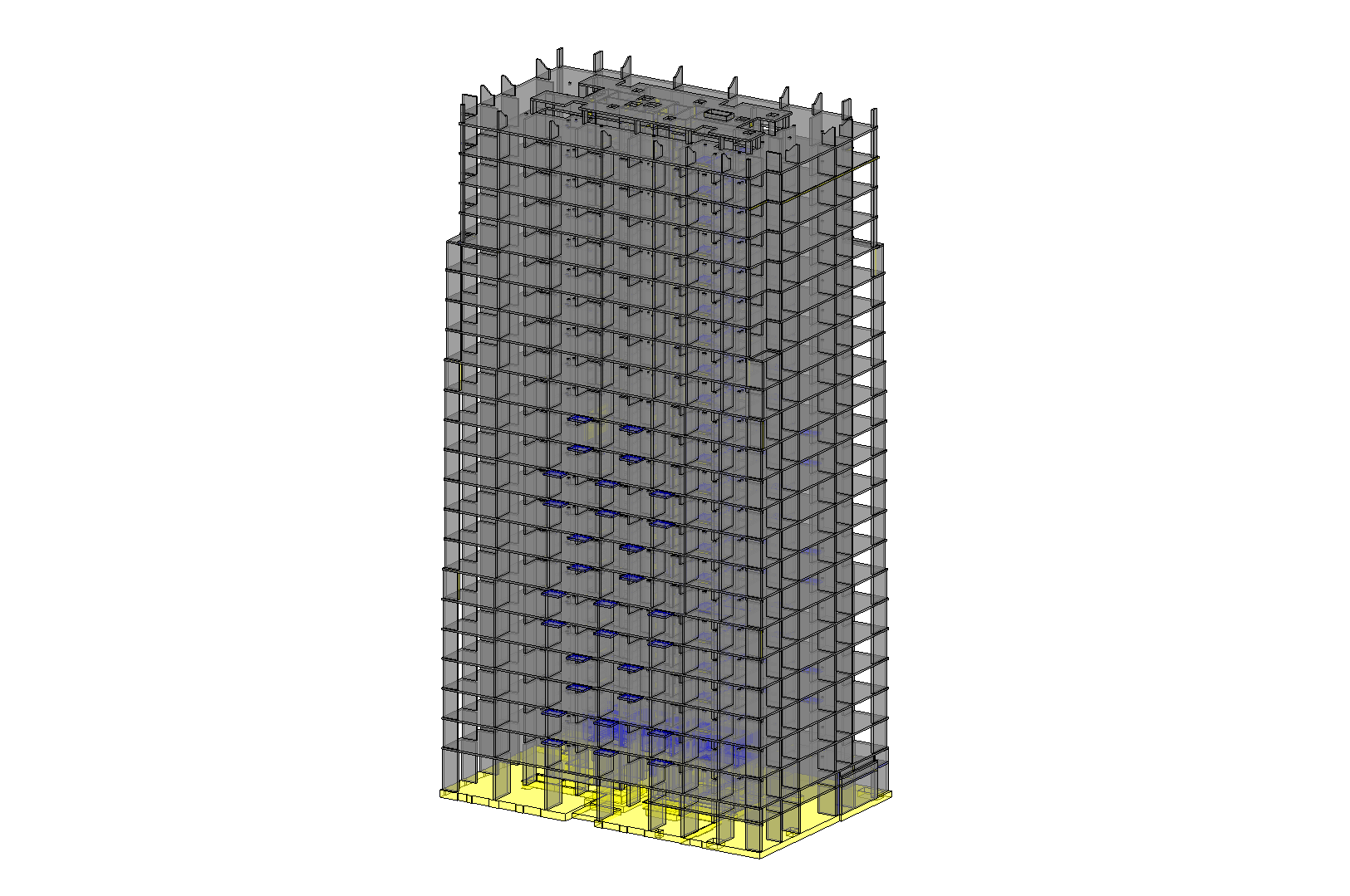

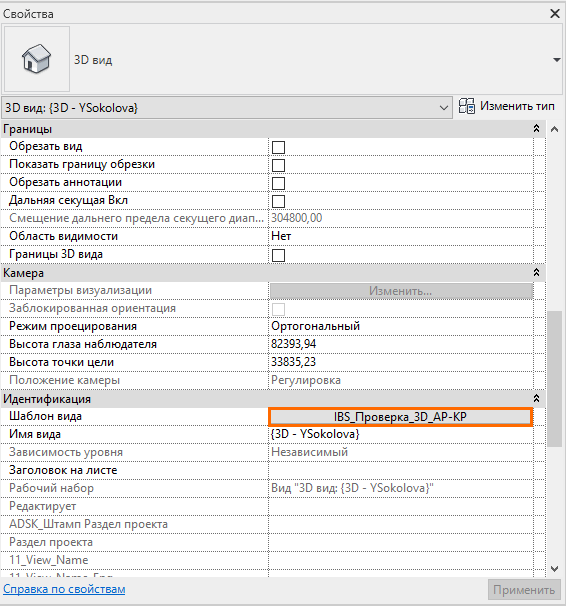

  • Для 3D вида: IBS_Проверка_3D_АР-КР:

Переименовываем виды в соответствии с правилами наименования видов. Для удобства можно воспользоваться плагинами Добавление суффикса и префикса к видам и Замена имени у видов.

Доработка шаблонов видов для моделей, созданных не на основе шаблона IBS

Так как окрашивание элементов из модели АР происходит на основе принадлежности к рабочим наборам, которые могут отсутствовать в рабочих моделях, для работы данной системы необходимо вручную доработать шаблоны видов.

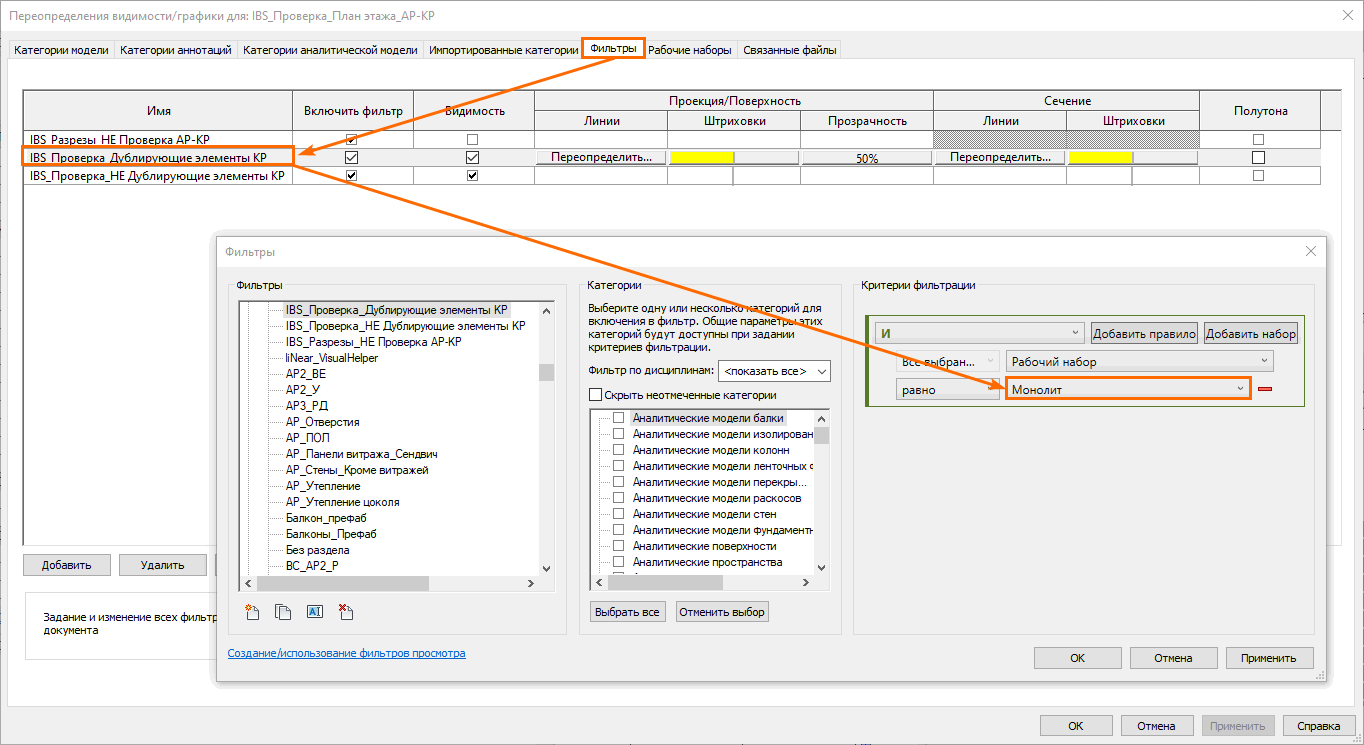

Для этого заходим в настройки шаблона вида IBS_Проверка_План этажа_АР-КР, переходим на вкладку "Фильтры" и для фильтра IBS_Проверка_Дублирующие элементы КР в критериях фильтрации указываем название рабочего набора, в котором лежат дублирующие элементы АР:

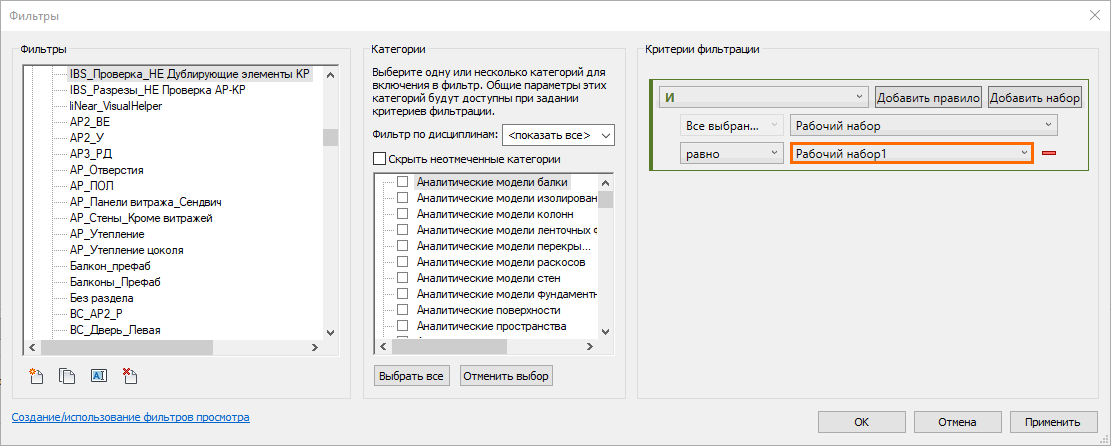

Далее для фильтра IBS_Проверка_НЕ Дублирующие элементы КР указываем название рабочего набора, в котором расположены немонолитные конструкции из модели АР. Если таких РН несколько, можно задать дополнительные правила.

Также для удобства рекомендуется дополнительно скрыть в шаблоне видимость других элементов (отделку, полы, фасадные элементы и прочее) через создание прочих фильтров или скрытие ненужных РН.
