При разработке проектов необходимо использовать в моделях элементы из библиотеки LEVEL. В случае, если в библиотеке нет подходящего семейства, следует использовать семейства, разработанные BIM-отделом IBS по стандартам Заказчика. При отсутствии такового семейства следует создать заявку в BIM-отдел на его разработку.

Загружать скачанные семейства из интернета или других проектов в библиотеку семейств или непосредственно в проект без участия BIM-координатора, а также самостоятельно корректировать семейства в библиотеке или проекте запрещается.

Расположение семейств

Инструкция по работе с менеджером семейств

Семейства LEVEL для разделов (АР, ИОС)

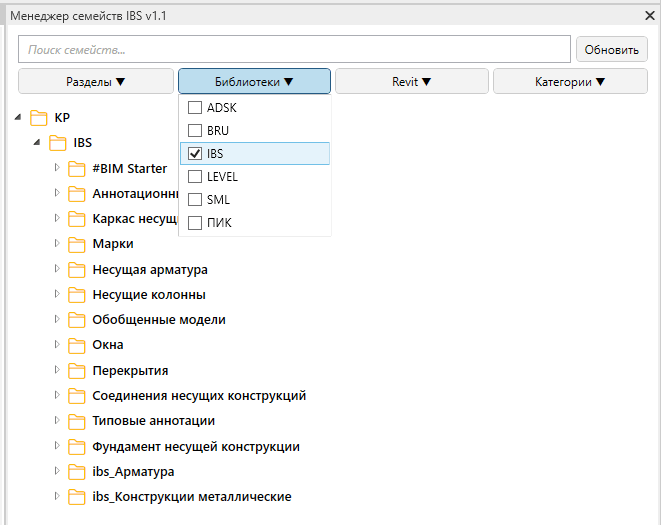

Семейства, разработанные LEVEL и IBS для LEVEL, доступны в плагине Revit "Менеджер семейств IBS", во вкладке "Библиотеки" необходимо выбрать "LEVEL"

Семейства окон

У исходных семейств окон от LEVEL выявлены проблемы со створками. Пример некорректной работы семейств окон:

Ряд таких семейств были поправлены, они называются также и лежат в папке "От IBS". При возникновении проблем с исходными окнами их нужно заменить исправленными аналогами из этой папки. Если в папке нет нужного семейства, следует обратиться к BIM-координатору АР.

Набор необходимых параметров для семейств ВК

Категория Revit

ADSK_Номер
здания (Проектный)		ADSK_Номер
секции (Проектный)		ADSK_Этаж
(Проектный)

ADSK_Наиме-нование (Семейства)

ADSK_Марка
(Семейства)

ADSK_Код
изделия
(Семейства)

ADSK_Завод-изготовитель
(Семейства)

ADSK_Единица
измерения (Семейства)

ADSK_Толщина
стенки (Проектный)

LVL_Диаметр
(Семейства)

LVL_Имя системы
(Проектный)

ADSK_Позиция
(Семейства)

ADSK_Масса
(Семейства)

Арматура трубопроводов++++++++
+++
Трубы+++++++++
++
Соединительные детали
трубопроводов		++++++++

++
Оборудование++++++++

+++
Сантехнические приборы++++++++

++
Материал изоляции труб++++++++




Набор необходимых параметров для семейств ОВ

Категория Revit

ADSK_Номер
здания (Проектный)		ADSK_Номер
секции (Проектный)		ADSK_Этаж
(Проектный)

ADSK_Наиме-нование (Семейства)

ADSK_Марка
(Семейства)

ADSK_Код
изделия
(Семейства)

ADSK_Завод-изготовитель
(Семейства)

ADSK_Единица
измерения (Семейства)

ADSK_Толщина
стенки (Семейства)

ADSK_Расход
воздуха
(Семейства)

LVL_Диаметр
(Семейства)

ADSK_Размер
_Длина (Семейства)

LVL_ВОР_Периметр сечения клапана

(Проектный)

LVL_ВОР_Площадь
поверхности воздуховода
(Проектный)

LVL_Ширина
(Семейства)

LVL_Высота
(Семейства)

Арматура трубопроводов++++++++

+




Трубы+++++++++
+




Соединительные детали
трубопроводов		++++++++







Оборудование++++++++
+++



Сантехнические приборы++++++++







Материал изоляции труб++++++++







Арматура
воздуховодов		+++++
++

+
+
++

Воздухо
распределители

+++++
++

+
+
++
Воздуховоды+++++
+++



+

Соединительные детали
воздуховодов		+++++
+++



+

Материалы
изоляции
воздуховодов		+++++
++




+

Семейства LEVEL для разделов (КР)

На проектах LEVEL используются наши шаблоны и семейства от Зуева.
